XGJ系列中型圓圖自動平衡記錄（調節）儀
產品說明：XGJ系列中型圓圖自動平衡記錄（調節）儀產品簡述本系列儀表配用一定的變送器，可廣泛地在輕紡、食品、環保、化工、礦山、冶金、石油、發電等企業以及科研單位，用于對被測參數進行
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
18017824520
-
產品說明
XGJ系列中型圓圖自動平衡記錄（調節）儀產品簡述
本系列儀表配用一定的變送器，可廣泛地在輕紡、食品、環保、化工、礦山、冶金、石油、發電等企業以及科研單位，用于對被測參數進行自動測量，指示和記錄。
●本系列儀表式中型圓圖記錄儀，結構接湊，體積小，重量經。
●儀表式單筆連續式記錄，記錄紙沒24h更換一次，維護和檢修方便。
●儀表標尺刻度長為550mm,指示分辨率高。遠距離觀察十分清晰。
●抗電干擾性能強。
XGJ系列中型圓圖自動平衡記錄（調節）儀主要技術指標
指示基本誤差：±0.5%
記錄基本誤差：±1%
回差：0.25%
消耗功率：40W
標尺刻度長：550mm
記錄紙有效寬度：87.5mm
電源：AC 220V 50Hz 允許電壓變動：10%~-15%
工作環境條件：溫度：0～50℃
相對濕度：10%～90%
重量：＜14kg

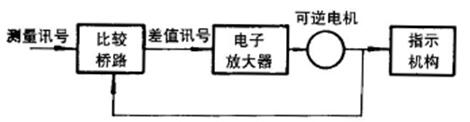

XGJ系列中型圓圖自動平衡記錄（調節）儀工作原理
XGJ系列中型圓圖自動平衡記錄（調節）儀型號表示
□□□□－□□□□
| □ 產品類別 | X顯示儀表 |
| □ 產品名稱 | W）電位差計 Q）平衡電橋 |
| □□ 產品特征 | GJ）中型圓圖 |
| □ 指示記錄形式 | 1）單針、單筆 |
| □□□ 附加裝置 | 00）無附加裝置 01）帶表面定值電接點 02）帶表內定值電接點 13）帶發信裝置 13-01）帶發信和帶表面定值電接點 |
□型號規格
本系列儀表，配各種附加裝置，不僅對被測信號進行自動測量、指示和記錄，還能實現自動控制和調節。
XGJ系列中型圓圖自動平衡記錄（調節）儀 型號規格如下：
| 型號 | 記錄點數及其附加裝置 | 規格 |
| XWGJ-100 XQGJ-100 | 單筆 | 全行程時間5s 記錄紙速度1周/24h |
| XWGJ-101 XQGJ-101 | 單筆 帶表面定值 | 全行程時間5s 記錄紙速度1周/24h 電接點的容量為DC 30V 0.5A (電阻性）AC 220V 1A （電阻性）儀表控制精度為±1% 有上線、下限二個電接點 |
| XWGJ-102 XQGJ-102 | 單筆 帶表面定值 | |
| XWGJ-113 | 單筆 帶電壓發信裝置 | 全行程時間5s 記錄紙速度1周/24h 發信裝置最大可輸出0-50mV 直流電壓信號，連續可調。 非線性誤差小于滿量程的1.5% 有上、下限二個電接點 |
| XWGJ-113-01 | 單筆 帶電壓發信裝置與 表面定值 |
XGJ系列中型圓圖自動平衡記錄（調節）儀測量范圍
●平衡電橋的分度和測量范圍
傳感器種類 | 分度號 | 測量范圍 |
銅熱電阻 | Cu50 (R0=50Ω) | 0-30℃ |
0-50 | ||
0-100 | ||
Cu100 (R0=100Ω) | 0-150 | |
‐50-50 | ||
‐50-100 | ||
鉑熱電阻 | PT100 （R0=100Ω | 0-50 |
0-100 | ||
0-150 | ||
0-200 | ||
0-300 | ||
0-400 | ||
0-500 | ||
200-400 | ||
200-500 | ||
‐50-50 | ||
‐50-100 | ||
‐100-50 | ||
‐100-100 | ||
‐150-150 | ||
‐200-50 | ||
‐200-500 |
●平衡電橋和分度和測量范圍
傳感器種類 | 分度號 | 測量范圍 |
銅熱電阻 | E | 0-300℃ |
0-400℃ | ||
0-600℃ | ||
0-800℃ | ||
200-600℃ | ||
400-800℃ | ||
鎳鉻-鎳硅 | K | 0-600℃ |
0-800℃ | ||
0-1000℃ | ||
0-1100℃ | ||
0-1200℃ | ||
0-1300℃ | ||
400-800℃ | ||
500-1000℃ | ||
600-1200℃ | ||
鉑銠10-鉑 | S | 0-1400℃ |
0-1600℃ | ||
600-1600℃ | ||
鉑銠30-鉑銠6 | B | 0-1600℃ |
0-1800℃ | ||
透鏡式輻射傳感器 | F1 | 400-1000℃ |
600-1200℃ | ||
F2 | 700-1400℃ | |
900-1400℃ | ||
900-1800℃ | ||
1100-2000℃ | ||
1200-1800℃ | ||
直流電動勢 | mV | 0-10 |
0-20 | ||
0-50 | ||
0-100 | ||
‐1-4 | ||
直流電流 | mA | 0-10 |
4‐20 |
XGJ系列中型圓圖自動平衡記錄（調節）儀接線端子圖

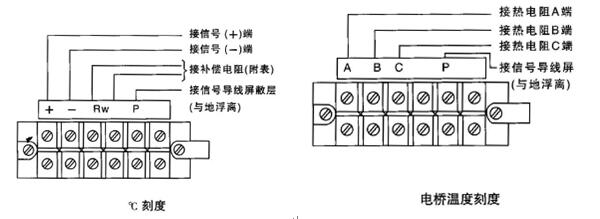

●端子分布圖

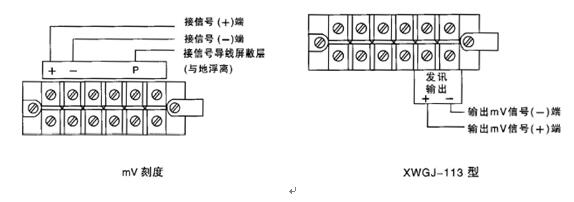

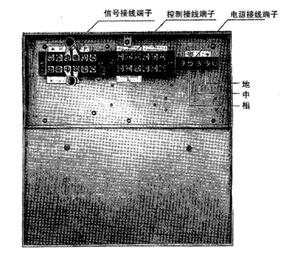

XGJ系列中型圓圖自動平衡記錄（調節）儀信號外接線端子

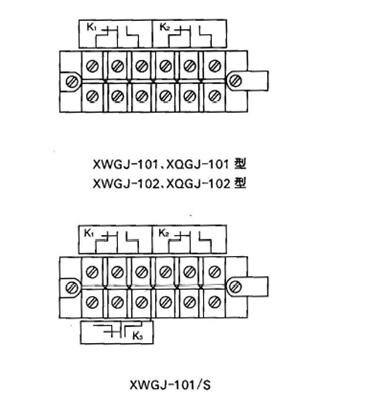

□控制外接線端子

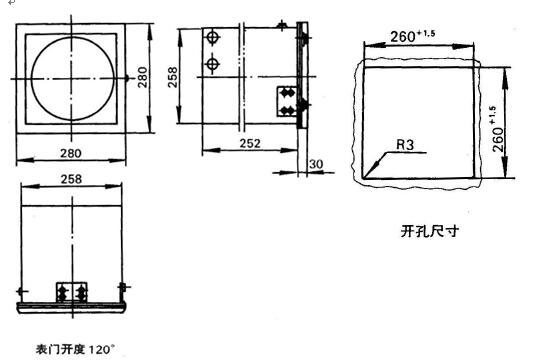

XGJ系列中型圓圖自動平衡記錄（調節）儀外形及開孔尺寸 單位：mm
XGJ系列中型圓圖自動平衡記錄（調節）儀訂貨須知
●訂貨時請注意下列各項內容：
型號
分度號
測量范圍
●舉例：
XWGJ-301
K
0~1200℃
