ZPB-11氣動保位閥
產品說明：ZPB-11氣動保位閥是執行器附件之一，它與氣動薄膜執行機構或雙向作用的活塞式氣動執行機構配套使用。當氣源系統發生故障時能自動切斷氣動執行機構進氣和排氣的通道，使其
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
18017824520
-
產品說明
ZPB-11氣動保位閥是執行器附件之一，它與氣動薄膜執行機構或雙向作用的活塞式氣動執行機構配套使用。當氣源系統發生故障時能自動切斷氣動執行機構進氣和排氣的通道，使其保持在事故時的位置，確保位閥能自動恢復正常工作。所以氣動保位閥在重要的自動控制回路中作為安全保護儀表。
結構原理：氣動保位閥是按力平衡原理設計而成。它由：調節螺桿、鎖緊螺母、調節彈簧、耗氣孔、膜片、信號壓力膜室、閥體、膜片、閥、閥彈簧、下膜室以及外罩，上、下閥體等零件組成。
一、主要技術參數和性能
1.產品企業標準代號:Q/YXBM456
2.技術參數、性能指標
設定壓力調整范圍（MPa） | 0.14～0.7 |
通道壓力（MPa） | 0.02～0.7 |
靈敏度（MPa） | 0.010 |
環境溫度 | -25～＋55℃ |
相對濕度 | 5%～95%； |
接管螺紋 | RC1/4 |
重量（㎏） | 0.535（ZPB－11型） |
0.77（ZPB－21型） |

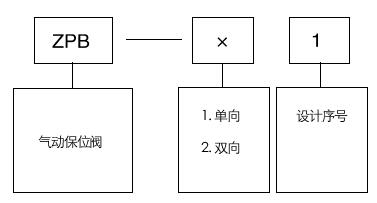

二、產品型號編制說明

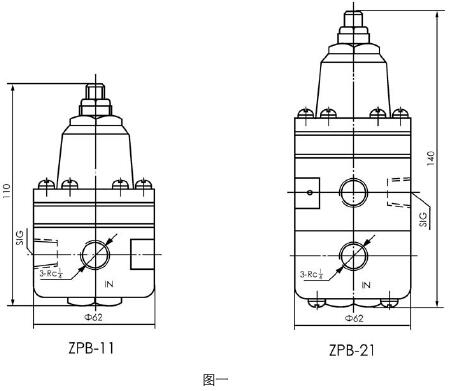

三、外形尺寸、安裝方式
1.外形尺寸(見圖一，單位:mm)
ZPB一11型:F62x110(長寬x高)
ZPB一21型: F62 x 140（長寬x高）

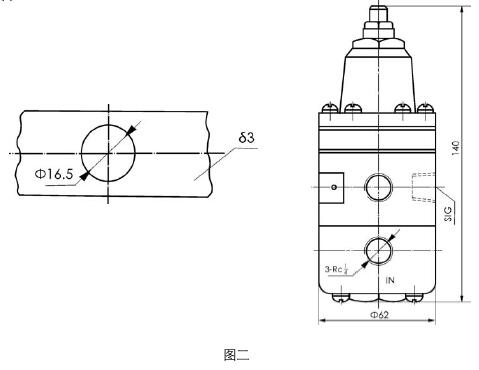

2.安裝方式
安裝時，用產品頂部M16螺母把保位閥緊夾在安裝板上，安裝板上開孔尺寸為0 16.5(見圖二)
圖示尺寸單位為mm。
