一.78-36200氣動V形調節球閥   概述

78-36200系列氣動V形調節球閥是一種直角回轉式調節球閥，它由V形球閥和氣動單、雙作用執行機構二部分組成。V形球閥的密封形式有軟密封和金屬硬密封二種，氣動V形調節球閥與閥門定位器配套使用，可實現比例調節。

產品特點

1、由于V形球閥流道簡單、流阻小、因此流通能力較大。

2、可調比可高達300：1

3、具有較高的密封等級：軟密封結構的泄漏等級為GB／T4213 VI  級；硬密封結構的泄漏等級為GB／T4213IV級。

4、氣動V形調節球閥為直角回轉結構，當閥芯相對閥座旋轉時具有較強的剪切作用，因此尤其適用于帶有纖維和微小顆粒介質的調節。

5、執行機構采用美國Bellofram公司的GTX系列齒輪、齒條式雙活塞氣動執行機構，該執行機構具有體積小、重量輕、輸出力大等特點，且活塞與缸體間配有低摩擦系數的非金屬導向環，避免活塞與缸體的直接接觸，降低了摩擦力，因而使執行機構動作靈敏、使用壽命長。

6、正、反作用方式變換較為方便只需打開執行機構二端的氣缸蓋，將二活塞旋轉1 80。安裝，即能實現作用方式的轉換。

7、整機具有結構簡單、維護方便、體積小、重量輕、易于安裝等優點。

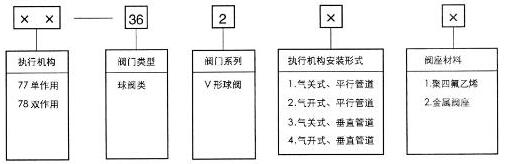

二、產品型號及編制說明

三、主要技術指標

基本誤差：±2%

回差：2%

死區：0.6%

泄漏等級：金屬密封 GB/T4213Ⅳ級

軟密封GB/T4213Ⅵ級

四、閥體常用材料、適用介質溫度

五、主要技術參數

注：表中的執行機構配置為標準配置，如現場氣源較低和關閉壓差過大或過小時，執行機構的配置可能與表中不符。

六、主要零件的常用材料
