77-31300氣動高性能蝶閥
產品說明：一、77-31300氣動高性能蝶閥 概述77/78 -31300系列氣動高性能蝶閥采用了最新三偏心設計原理，具有密封性好、閥體流路暢通、流通能力大、蝶板與閥座之間摩擦少、壽命長、適
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
18017824520
-
產品說明
一、77-31300氣動高性能蝶閥 概述
77/78 -31300系列氣動高性能蝶閥采用了最新三偏心設計原理，具有密封性好、閥體流路暢通、流通能力大、蝶板與閥座之間摩擦少、壽命長、適用溫度范圍廣、維護方便等特點。該閥執行機構采用齒輪，齒條活塞式結構，輸出穩定，動作可靠，可廣泛應用于石油、化工、電力、食品、輕工等行業的自動化控制和遠程控制。

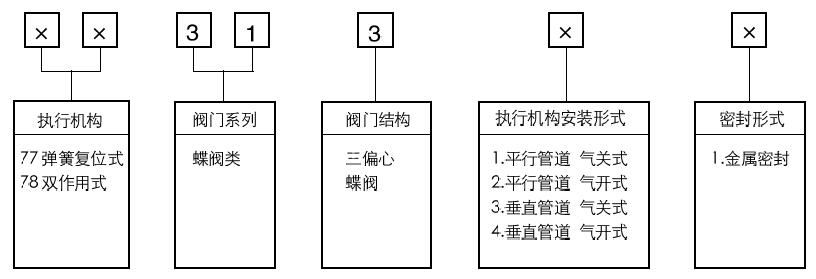

二、型號編制說明
三、連接形式
高性能蝶閥的連接形式：對夾式，連接用的管道法蘭按標準ANSI B16.5-1981。
四、主要技術參數
1、口徑(英寸)：3″～40″
2、壓力等級：ANSI Class 150
3、溫度范圍：-29℃～400℃； -29℃～250℃
4、執行機構與閥組配及其常用參數(見表1)
口徑(英寸) | 額定流量 系數Cv | 配用彈簧復位式執行機構 | 配用雙作用式執行機構 | ||
型號 | 氣源壓力 | 型號 | 氣源壓力 | ||
3 | 240 | GTX118-K3 | 4.0 | GTX75 | 4.0 |
4 | 390 | GTX118-K3 | 4.0 | GTX75 | 5.0 |
5 | 690 | GTX160-K3 | 4.0 | GTX110 | 4.0 |
6 | 1000 | GTX160-K3 | 4.0 | GTXl10 | 5.5 |
8 | 1760 | GTX210-K3 | 4.0 | GTXl27 | 5.5 |
10 | 3390 | GTX160-K4 | 4.5 | GTX160 | 5.0 |
12 | 4730 | GTX255-K4 | 5.0 | GTX210 | 5.0 |
14 | 6700 | GTX300-K5 | 5.0 | GTX210 | 5.0 |
16 | 8900 | GTX300-K5 | 5.0 | GTX254 | 3.0 |
18 | 10500 | AWS28 | 4.0 | GTX254 | 4.0 |
20 | 14800 | AWS28 | 4.0 | GTX255 | 4.0 |
24 | 20500 | AWS28 | 4.0 | GTX300 | 4.0 |
28 | 31000 | AW28 | 4.0 | ||
32 | 43000 | AW28 | 5.0 | ||
36 | 55600 | AW28 | 6.0 | ||
40 | 70700 | AW28 | 7.0 | ||
整機作用方式 | 氣開式，氣關式 | ||||
固有流量特性 | 近似于等百分比 | ||||
額定轉角（度) | 90° | ||||
使用環境溫度 | -20~90℃；-40～160℃(作特殊訂貨) | ||||
五、主要技術性能指標
1. 本產品企業標準代號：Q/YXBM927
項目 | 技術指標（不帶閥門定位器） | 技術指標（帶閥門定位器） | ||
基本誤差 | - | ±2.5% | ||
回差 | - | 2.5% | ||
死區 | - | 2.5% | ||
始終點偏差 | 氣開 | 始點 | ±8% | ±2.5% |
氣關 | 終點 | ±8% | ±2.5% | |
額定轉角偏差 | ±2.5%° | |||
泄露等級 | ANSI B16.104 Class IV | |||
六、閥體材料、適用介質溫度范圍
閥體材料 | 材料牌號 | 壓力等級ANSI Class | 適用介質溫度范圍（℃） |
鑄碳鋼 | WCB | 150 | -29~250 |
鑄不銹鋼 | SCS14A ZG1Cr18Ni9Ti | -29~400 |

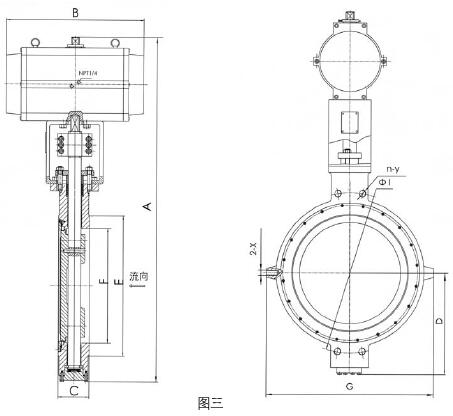

七、外形尺寸
