GGD-330型測量控制器
產品說明：GGD-330型測量控制器是一個集稱量或測力顯示、四定值控制及模擬變送的多功能小型控制儀表。電路采用單片機和高效A/D轉換器
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
18017824520
-
產品說明
GGD-330型測量控制器概述：
GGD-330型測量控制器是一個集稱量或測力顯示、四定值控制及模擬變送的多功能小型控制儀表。電路采用單片機和高效A/D轉換器。智能化程度高，所有調校及設定均由前面板輕觸式鍵盤的操作來完成，調校及設定的結果可長期斷電保持，使用十分方便和可靠。適用于稱重或測力顯示、定值控制、傳感器信號變送等場合。
主要技術指標和特性
● 傳感器激勵電源：DC10V，150mA，最多可并聯使用四只內阻為350歐姆的傳感器。
● 傳感器輸入信號范圍：0-30mV（0-3mV/V）。
● 調零范圍：0-30mV。
● 最大可顯示分度數：65000字。
● 最大可顯示靈敏度：2000字/mV。
● 測量非線性：0.01%FS。
● 采樣速度：75次/秒。
● 模擬變送輸出信號：4-20mA，外接負載最大500歐姆。
● 模擬變送輸出信號精度：0.03%。
● 定值控制開關輸出特性：繼電器常開開關輸出，AC125V，0.5A。
● 顯示器：五位LED數碼顯示，五位LED發光管狀態指示。
● 鍵盤：五個復合操作式輕觸鍵盤。
● 工作環境溫度：0~40℃
● 工作電源：AC220V，50Hz，5W
● 外形尺寸：96×96×120
● 開孔尺寸：91×91
GGD-330型測量控制器儀表的外觀結構和接線

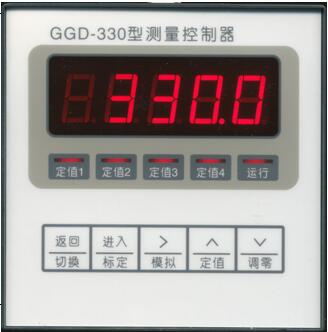

2．1儀表的前面板
