溫度巡檢儀
產品說明：溫度巡檢儀主要性能特征· 精度為±0.5％FS±ldig。· 采用專用芯片制成，智能化程度高。· 1～6路可任意選擇，手/自動巡檢可切換。&middo
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
18017824520
-
產品說明
溫度巡檢儀主要性能特征
· 精度為±0.5％FS±ldig。
· 采用專用芯片制成，智能化程度高。
· 1～6路可任意選擇，手/自動巡檢可切換。
· 每一路均可任意設置上、下限，并有4路提醒觸點輸出。
· 產品特點體積小安裝結構可靠。
● 溫度巡檢儀 輸入形式
熱電偶
B：0～1800℃ S：0～1600℃
K：0～1300℃E：0～800℃
T：0～400℃J：0～1000℃
EA：：0～800℃N：0～1300℃
熱電阻
Ptl00：-199.9～6000C
Cul00：-50～150℃
Cu50：-50～150℃
BA1：-199.9～600℃
BA2：-199.9～600℃
直流電壓
0～20mV，0～100mV，0～5V，1～5V
自流電流
0~20mV，0~100mV，0~5V，1~5V
其他：
遠傳壓力表0～400Ω，頻率0.01～10000Hz
注：直流電流、直流電壓、遠程壓力表其測量范圍可隨意編程。
● 輸出形式
報警
該儀表有四組觸點輸出可作以下三種模式進行工作
· 統一提醒：16點上、下限提醒點統一設上、下限提醒、二路繼電器輸出。
· 1～16路提醒點(上、下限)可分別設置不同的值，只要有一路超限(上限或下限)、二路繼電器就會有相應的輸出。
· 4路巡檢提醒加l2路巡檢顯示：前四路可各自單獨使用一組繼電器用作提醒或控制，其余12路作巡回檢測用。
注：其中一、二種模式可增加二路即時提醒，用戶可視需要加以使用。
繼電器觸點容量為3A、200V AC。
● 溫度巡檢儀供電電源
220V±10％AC 50Hz±5％
□ 溫度巡檢儀型號表示
X M D – 1 6 □ / □ □ □
| X | M | D | 規格 | 內容 | ||||||
| - | ||||||||||
| 16 | 巡檢路數（1～16路） | |||||||||
| A | 160×80mm橫式 | |||||||||
| H | 80×160mm豎式 | |||||||||
| F | 96×96mm | |||||||||
| 外形尺寸 | / | |||||||||
| 0 | 無 | |||||||||
| 1 | 上、下限統一報警，上下限繼電器J1、2輸出 | |||||||||
| 2 | 上、下限獨立報警，上下限繼電器J1、2輸出 | |||||||||
| 3 | *4路巡檢報警J1～J4繼電器輸出、12路巡檢顯示 | |||||||||
| 報警方式 | 1 | 熱電偶 | ||||||||
| 2 | 熱電阻 | |||||||||
| 3 | 其它 | |||||||||
| 5 | 電流信號 | |||||||||
| 7 | 電壓信號 | |||||||||
| 輸入形式 | 設計序號 | |||||||||
| X | M | D | - | 16 | □ | / | □ | □ | □ | |
注：打*號的僅限A、H型外形尺寸。
□ 溫度巡檢儀接線端子圖

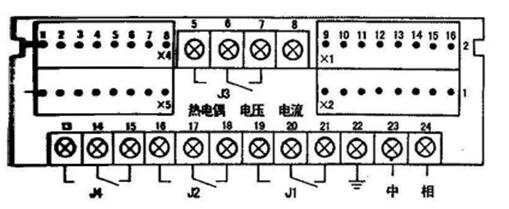

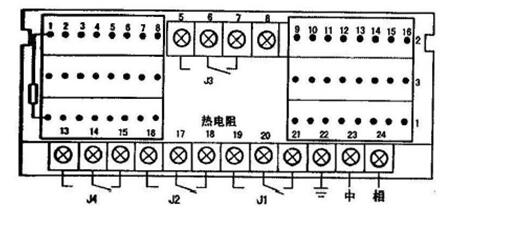

X M D -16A/H

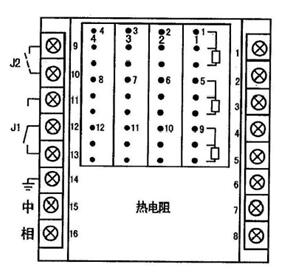

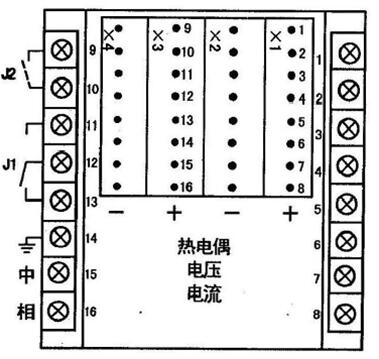

X M D -16 F

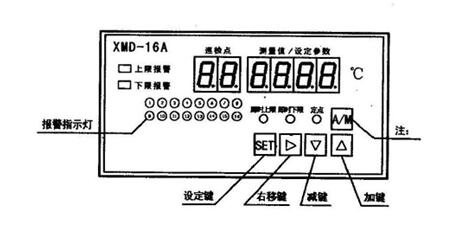

□ 溫度巡檢儀 面板顯示功能
注：A/M鍵在設定狀態按該鍵則設定程序倒退一步
與SET鍵同時按下，則中途退出設定

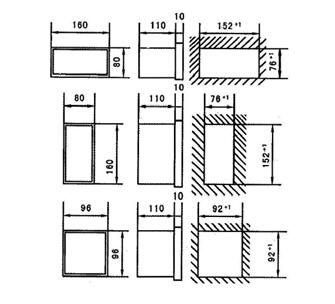

□ 溫度巡檢儀外形和開孔尺寸 單位：mm
