流量積算儀
產品說明：流量積算儀要性能特征· 儀表精度為0.5%FS±1dig· 顯示積算方式有：比便方式、開方方式、小信號切除方式、開方加小信號切除方式，比例加小信號切除方式&mid
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
18017824520
-
產品說明
流量積算儀要性能特征
· 儀表精度為0.5%FS±1dig
· 顯示積算方式有：比便方式、開方方式、
小信號切除方式、開方加小信號切除方式，比例加小信號切除方式
· 具有自動校零系統
· 具有溫度或壓力補償，補償精度0.2級
● 輸入形式
電壓
0~5V.DC、1~5V.DC
電流
0~10mA.DC,4～20 mA.DC
頻率
0.01~10000Hz
● 輸出形式
四路繼電器觸點輸出，可用于瞬時流量報警或累積流量控制。
*F型只有二路繼電器輸出
● 變送輸出
儀表瞬時值模擬量輸出。
二線制變送器供電電源24V.DC/80mA
● 顯示方式
四位數字顯示瞬時值，六為數字顯示累計值
● 供電電源：
85~260VAC 50HZ~60HZ
或24ADC

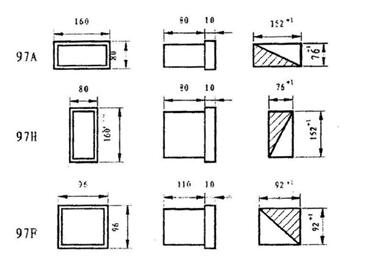

流量積算儀外形及開孔尺寸
□ 流量積算儀 型號表示
X S J －9 7 □ □ □ - D
| X | S | J | 規格 | 內容 | ||||||
| - | ||||||||||
| 97 | 產品序列號 | |||||||||
| A | 160×80(mm)橫式 | |||||||||
| H | 80×160(mm)豎式 | |||||||||
| F | 96×96(mm)（最多帶二組開關量） | |||||||||
| 0 | 電流輸入無補償 | |||||||||
| 1 | 電流輸入帶溫度補償 | |||||||||
| 2 | 電流輸入帶壓力補償 | |||||||||
| 3 | 電壓輸入無補償 | |||||||||
| 4 | 電壓輸入帶溫度補償 | |||||||||
| 5 | 電壓輸入帶壓力補償 | |||||||||
| 6 | 頻率輸入無補償 | |||||||||
| 7 | 頻率輸入帶溫度補償 | |||||||||
| 8 | 頻率輸入帶壓力補償 | |||||||||
| 9 | 電流雙流量 | |||||||||
| 0 | 不帶報警 | |||||||||
| 1 | 一組開關量 | |||||||||
| 2 | 二組開關量 | |||||||||
| 3 | 三組開關量 | |||||||||
| 4 | 四組開關量 | |||||||||
| 5 | 一路模擬量輸出 | |||||||||
| 6 | 一路模擬量輸出，一組開關量 | |||||||||
| 7 | 一路模擬量輸出，二組開關量 | |||||||||
| 8 | 一路模擬量輸出，三組開關量 | |||||||||
| 9 | 一路模擬量輸出，四組開關量 | |||||||||
| - | - | |||||||||
| D | 帶24V直流電源（80mA） | |||||||||
| X | S | J | - | 97 | □ | □ | □ | - | D | |
□ 流量積算儀接線端子圖

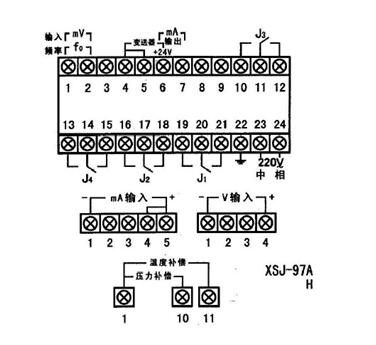

· XSJ-97A型，XSJ-97H型接線圖

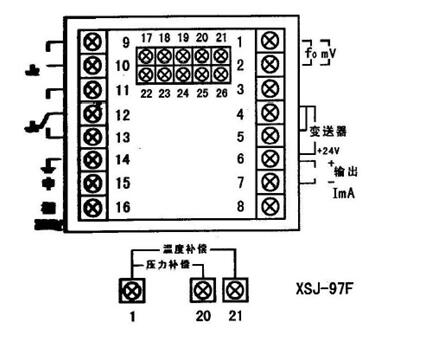

· XSJ-97F型接線圖
