XBJ系列大型圓圖自動平衡記錄（調節）儀
產品說明：XBJ系列大型圓圖自動平衡記錄（調節）儀配用一定的變送器，可廣泛地在輕紡、食品、環保、化工、礦山、冶金、石油、發電等企業以及科研單位，用于對被測參數進行自動測量，指示和記錄
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
18017824520
-
產品說明
XBJ系列大型圓圖自動平衡記錄（調節）儀配用一定的變送器，可廣泛地在輕紡、食品、環保、化工、礦山、冶金、石油、發電等企業以及科研單位，用于對被測參數進行自動測量，指示和記錄。
●本系列儀器表性能可靠，使用方便。
●記錄紙沒24h更換一次，便于質量分析和保存。
●本系列儀表式單筆連續記錄，全行程時間為5秒。結構簡單，便于維護和檢修。
●儀表標尺刻度為742mm，分辨率高。
□主要技術指標
電源：220V 50Hz
工作環境條件：溫度：0～50℃
相對濕度：10%～90%
指示基本誤差：±0.5%
記錄基本誤差：±1.0%
回差：0.25%
消耗功率：＜40W
記錄紙有效寬度：110mm
標尺刻度長：742mm
重量：＜23kg

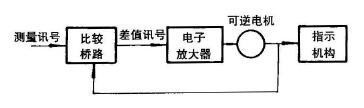

□原理框圖
□型號表示
□□□□—□□□
□產品類別 | X)顯示儀表 |
□產品名稱 | W)電位差計 Q)平衡電橋 |
□□產品特征 | BJ大型圓圖 |
□指示形式 | 1)單針式單筆 4)電動連續式PID調節 8)電動斷續式PID調節 |
□□附加裝置 | 00)無附加裝置 01)表面定值電接點 02)表內定值電接點 08)程序控制 09)程算裝置 21)時間比例 |
□ 型號規格
本系列儀表，配各種附加裝置，不僅對被測信號進行自動測量、指示和記錄，還能實現自動控制和調節。
型號規格如下：
型號 | 記錄點數及其附加裝置 | 規格 | |
XWBJ-100 | 單筆 | 全行程時間不大于5s 記錄紙速度1周/24h | |
XWBJ-101 | 帶表面定值 | 電接點2個或4個，其容量為DC 30V 0.5A（電阻性） AC 220V 1A（電阻性） 記錄紙速度1周/24h 控制精度為±1% | |
XWBJ-102 | 帶表內定值 | ||
XWBJ-121 | 帶時間比 | 比例帶：2-20%連續可調 動作周期：10-100s連續可調 控制精度：±1% 記錄紙速度：1周/24h | |
XWBJ-400 | 電動連續式 | 單點，記錄紙速度1周/24h 輸出DC 0-100mA 負載電阻0~3kΩ輸入表內發訊 設定范圍：（P)0-100% （I)0-10min(D)0-5min (I)作用區設定范圍（ARW）0~±25% | |
XUB-100 | 物位指示記錄 | 指示基本誤差：±2.5% 記錄基本誤差：±3% 測量范圍0~5m 指針轉角：315° 記錄紙速度：1周/24h |
□測量范圍
●電位差計的分度和測量范圍
傳感器種類 | 分度號 | 測量范圍 |
鎳鉻-康銅 | E | 0-300℃ |
0-400℃ | ||
0-600℃ | ||
0-800℃ | ||
200-600℃ | ||
400-800℃ | ||
鎳鉻-鎳鉻 | K | 0-300℃ |
0-600℃ | ||
0-800℃ | ||
0-1000℃ | ||
0-1300℃ | ||
400-800℃ | ||
500-1000℃ | ||
600-1200℃ | ||
鉑銠10-鉑 | S | 0-1400℃ |
0-1600℃ | ||
600-1600℃ | ||
鉑銠30-鉑銠6 | B | 0-1600℃ |
0-1800℃ | ||
F1 | 400-1000℃ | |
600-1200℃ | ||
透鏡式輻射傳感器 | F2 | 700-1400℃ |
900-1400℃ | ||
900-1800℃ | ||
1100-2000℃ | ||
1200-1800℃ | ||
直流電動勢 | mV | 0-10 |
0-20 | ||
0-50 | ||
0-100 | ||
‐1-4 | ||
直流電流 | mA | 0-10 |
4‐20 |
□平衡電橋和分度和測量范圍
變送器種類 | 分度號 | 測量范圍 |
銅熱電阻 | Cu50 | 0-50 |
0-100 | ||
Cu100 | 0-150 | |
‐50-50 | ||
‐50-100 | ||
鉑熱電阻 |
PT100 | 0-50 |
0-100 | ||
0-150 | ||
0-200 | ||
0-300 | ||
0-400 | ||
0-500 | ||
200-400 | ||
200-500 | ||
‐50-50 | ||
‐50-100 | ||
‐100-50 | ||
‐100-100 | ||
‐150-150 | ||
‐200-50 | ||
‐200-500 |
□接線端子圖

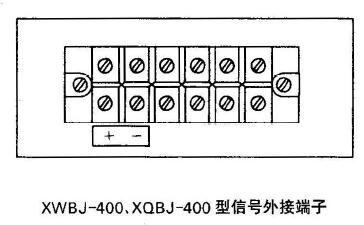

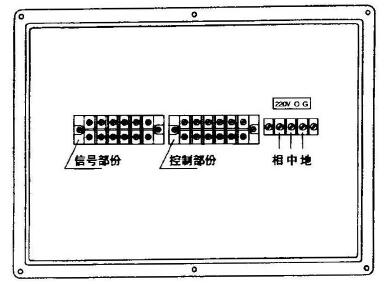

●XBJ系列接線端子分布

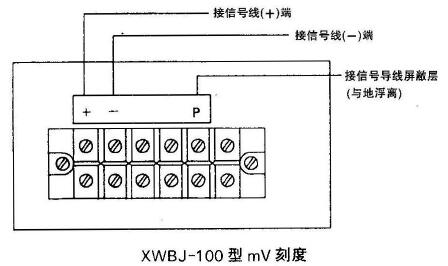

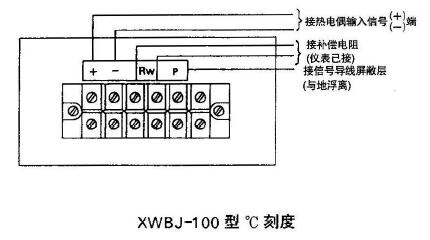

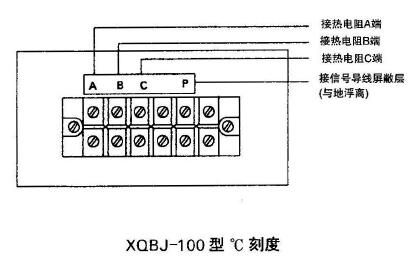

●XWBJ-100、XQBJ-100型儀表信號外接線端子

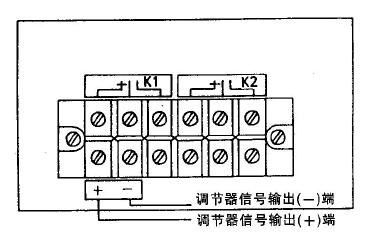

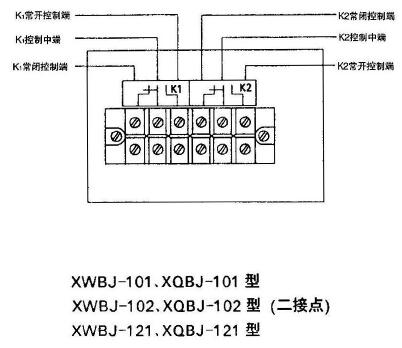

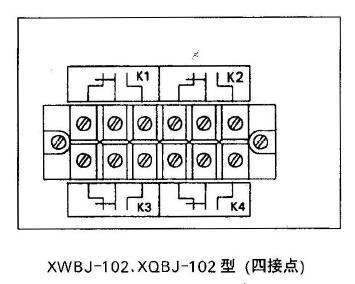

●儀表控制部分外接線端子
（信號部分XWBJ-100、XQBJ-100型）

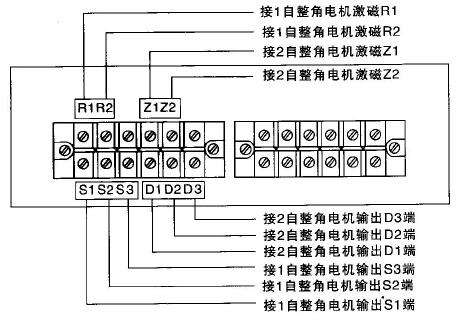

●XUB型儀表外接線端子

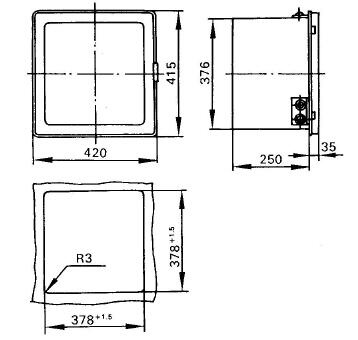

□外形及開孔尺寸 單位：mm
□訂貨須知
●訂貨時請注意下列各項內容：
型號
分度號
測量范圍
●舉例：
XWBJ-101
K
0~600℃
