XJGA系列中型智能圓圖數顯記錄調節儀是目前新一代的智能化儀表，由于把目前國際上最新科技術，巧妙地應用于本儀表中,從而解決了智能儀表長期存在的高價格問題，本儀表有極高的價格性能比。本儀表采用具有國際水平的的開關電源，在抗各種電源干擾方面有了很大提高，且能在交流電壓波動極寬的地區正常工作，儀表結構采用積木形式，改變了傳統制造工藝，使儀表構件減少，從而提高了儀表的可靠性，本儀表除了傳統的記錄功能外，增加了數字顯示使儀表的測量值一目了然。該儀表使用面廣，可供冶金、化工、石油和電站……等工礦企業及科研單位作自動測量記錄或調節各種參量用。其特點如下：

●適用于目前任何一種新舊標準和國際標準，同時還適合用非標的熱電偶，熱電阻等傳感器。同時也同時也適用于任何一種濕度、壓力、流量、液位、稱量等傳感器或變送器及任何一種標準或非標準電壓或電流。

●全自動數學冷端補償。

●自動穩定系統。

●先進的數字化調校及設定系統，完全革除了電位器等調整器件，使儀表在精度、抗震、穩定性、可靠性方面都得到根本改善。

●為適應國內外的特殊環境，本儀表采用具有國際水平開關電源，在抗各種電源干擾的方面有了很大提高，且能在交流86-264伏極寬的電壓范圍內正常工作。

●儀表結構采用高科技整體固化形式，改變了傳統的拼接工藝，式儀表構件減少到最低限度，且吧大圓（XBJ系列）及新、老中圓（XZE.EGS.XGJ系列）等四大系列的圓圖記錄儀額度全部?jī)?yōu)點、規格、品種及三種安裝孔尺寸（260×260；280×280；378×378）溶集于XJGA系列中，用戶可不更換原有的控制屏幕，不改變?cè)械陌惭b開孔尺寸，就能使用最新潮的XJGA系列智能圓圖數顯記錄（調節）儀。

●本儀表除了傳統的記錄功能外，增加了數字顯示，使儀表的測量值一目了然。

●本儀表備有直流24V電源輸出，可供各種變送器使用。

●本儀表屬智能傻瓜型。操作與維修參閱使用說明書后邊知。無需進行專業培訓。

□ 主要技術指標

儀表精度：數顯0.5﹪±1個字；記錄±1.0﹪

顯示方式：4位0.8時，LED數字顯示

記錄有效寬度：87.5㎜

行程時間：≤5秒

走紙速度：24小時/周

設定范圍：全量程0～100﹪

設定精度：0.5﹪

輸出接點容量：交流220V1A（交流無感負載）　直流50V1A（純阻負載）

工作環境：溫度0～50℃　相對濕度≤90﹪

電源電壓：交流AC220V（＋10～－20）﹪　　50Hz±5﹪

消耗功能：≤18VA

儀表重量：≤8㎏

外形尺寸：288×288×180㎜

表盤開孔尺寸：260×260㎜

（開孔尺寸280×280；378×378㎜配有附件均能安裝）

□ 型號與規格

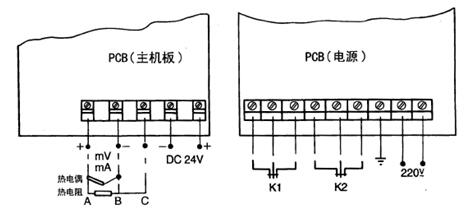

□ 接線端子圖

· 打開儀表門及搖架見下圖：

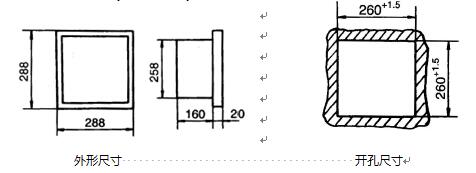

□ 外形及開孔尺寸：（單位：mm）
