旋渦流量計
產品說明：旋渦流量計在流體中插入一個圓柱體或角柱體，則會從其兩側交替地產生旋渦。在一定的條件下，這些旋渦的發生頻率與流速成正比。本流量計就是應用這個原理，通過測試旋渦
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
18017824520
-
產品說明
旋渦流量計在流體中插入一個圓柱體或角柱體，則會從其兩側交替地產生旋渦。在一定的條件下，這些旋渦的發生頻率與流速成正比。本流量計就是應用這個原理，通過測試旋渦的頻率，實現流量測量的。
流量計有把轉換器和傳感器裝在一起的組合型、分別放置的分離型兩種類型。
該流量計的生產技術和關鍵設備從日本橫河電機株式會社引進。
旋渦流量計特點：
用途廣泛，既可測量液體，也可測量氣體或蒸汽；
·準確度高，范圍度大；
·檢測元件不接觸介質，結構簡單，無運動件，可靠性高，易于安裝及維修；

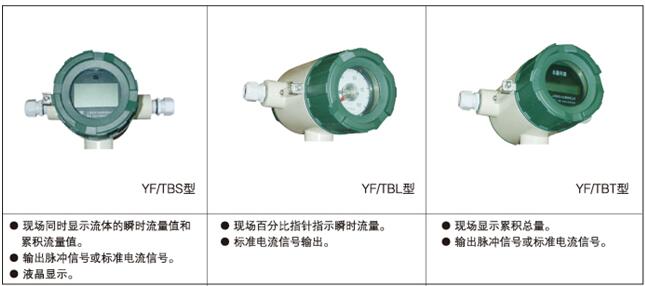

·可選配置：
TBS（同時顯示瞬時、累積流量）
TBT（顯示累積流量）
TBL（指針指示百分比瞬時流量）
本產品標準號：Q／TDSM 04-2005
本產品執行檢定規程：JJG 198-94速度式流量計檢定規程
旋渦流量計主要技術指標
測量介質： | 液體、氣體、蒸汽 |
測量可能范圍： | 雷諾數為5X10^3～7X10^6 |
正常工作范圍： | 雷諾數為2X10^4～7X10^6(公稱通徑25A～1OOA) |
4X10^4～7X10^6(公稱通徑150A、 200A) |
注：除雷諾數外，流體的流速應有限制，當測量液體時，最大流速為10m／s：測量氣體、蒸汽時為80m／s， 最小流速與密度和粘度有關．
基本誤差限（在正常工作范圍內）
液 體 | 指示值的±1.0% |
氣 體 | 指示值的±1.0%（流速為35m/s以下） |
指示值的±1.5%（流速為35～80m/s） |
注：此表所示為脈沖輸出的情況，模擬輸出時，應在該值上加上滿刻度值的±0.1％。
重復性： | 指示值的±0.2％ |
量程設定范圍： | 模擬輸出時，可用量程調整電位器，在下述范圍內設定。 |
液 體： | 0-1.1m／s～0-10m／s(公稱通徑25A～1OOA) |
0-1.5m／s～0-10m／s(公稱通徑150A、200A) | |
0-1.7m／s～0-10m／s(公稱通徑250A) | |
氣體或蒸汽： | 0-11m／s～0-80m／s (公稱通徑25A～1OOA) |
0-15m／s～0-80m／s (公稱通徑150A、200A) | |
0-17m／s～0-80m／s (公稱通徑250A) | |
時間常數： | 5s(模擬輸出時) |
輸出信號： | A）模擬DC4～20mA 二線制 |
B）脈沖 三線制電壓脈沖 | |
C）RS-486協議：MODBUS協議（僅限YF/TBS型） |

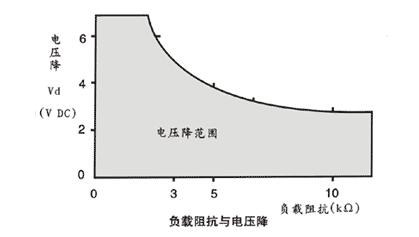

電源電壓：模擬輸出：DC 12～45V
脈沖輸出：DC 12～30V
流體溫度：-40～300℃
流體壓力: -0.1MPa～連接法蘭公稱壓力
壓力損失：

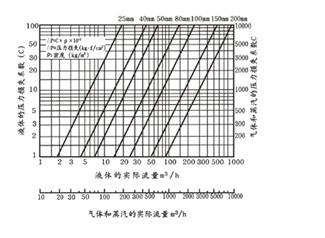

當測量水時，在流速10m／s時為0．11MPa，當測量大氣壓下的空氣時，在流速80 m／s時為9．1kpa(壓力損失與流量的關系參照下圖)。

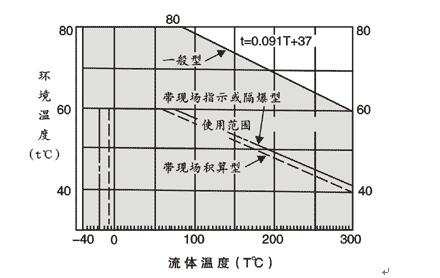

環境溫度： | -40～80℃ -20～60℃(隔爆型或帶現場指示部件時) -10～60℃(帶現場積算部件時) |
環境濕度： | 5-95％RH |
材 料： | 殼體：不銹鋼SCSl4 旋渦發生體：二相不銹鋼SUS329J1 轉換器外殼：壓鑄鋁合金YL 104 |
外殼防護等級： | IP65 |
防爆結構： | 隔爆型dIIBT4 |
信號電纜： | YF011型，用于分離型旋渦流量計與旋渦流量計轉換器之間的連接。電纜長度為20m以下適用溫度為 - 40～150℃ |
接線連接孔： | G1/2"，圓柱管螺紋 |
附加規格： | 1)帶現場指示部件：僅適用模擬輸出型0～100％等分刻度。1.5級250°廣角度指示。代號：／TBL 2)帶現場積算部件：脈沖輸出型和模擬輸出型均適用。六位數液晶顯示累積流量,有斷電保護功能。代號：／TBT 3)帶現場積算部件：自帶電源，無輸出，代號：／TBT-G 4)帶現場積算部件：脈沖輸出和模擬輸出型均適用，能同時顯示瞬時和累積流量，代號：YF／TRS |
旋渦流量計型號表示
型 號 | 規格代號 | 說 明 |
YF102 YF104 YF105 YF108 YF110 YF115 YF120 YF125 | ………… ………… ………… ………… ………… ………… ………… ………… | 公稱通徑25A（無法蘭型） 公稱通徑40A（無法蘭型） 公稱通徑50A（無法蘭型） 公稱通徑80A（無法蘭型） 公稱通徑100A（無法蘭型） 公稱通徑150A（法蘭型） 公稱通徑200A（法蘭型） 公稱通徑250A（法蘭型） |
轉換器 | -AL……… -AG……… -NN……… | 組合型（液體） 組合型（氣體、蒸汽） 分離型 |
輸出信號 | S………… | 4～20mA DC(組合型) 脈沖輸出（組合型） 分離型 |
管道連接 | C1………… C2………… | PN1.6MPa PN4.0MPa |
形式代號 | -CD……… | CD型 |
防爆結構 | /JSF | 隔爆型 |
附加規格 | / |
※ 推薦公稱壓力為PN4.0，大于PN4.0為特殊訂貨。
旋渦流量計轉換器（分離型）
型 號 | 規格代號 | 說 明 |
YFA11 | ………… | 旋渦流量計轉換器 |
測量介質 | -L ……… -G ……… | 液體 氣體、蒸汽 |
輸出信號 | S………… P………… | 4～20mA DC 脈沖輸出 |
旋渦流量計 | -02……… -04……… -05……… -08……… -10……… -15……… -20……… -25……… | 公稱通徑25A（無法蘭型） 公稱通徑40A（無法蘭型） 公稱通徑50A（無法蘭型） 公稱通徑80A（無法蘭型） 公稱通徑100A（無法蘭型） 公稱通徑150A（法蘭型） 公稱通徑200A（法蘭型） 公稱通徑250A（法蘭型） |
形式代號 | -CD……… | CD型 |
防爆結構 | /JSF | 隔爆型 |
附加規格 | / |
YF011型信號電纜（分離型）
型 號 | 規格代號 | 說 明 |
YF011 | ………… | 信號電纜 |
末端處理 | -0 ……… | 末端沒有接線片（注） |
電纜長度 | -05……… | 5m |
型式代號 | -CD……… | CD型 |
※ 附末端處理用零件1套。
典型測量范圍
水的測量范圍
公稱通徑 | inch | 測量可能范圍m^3/h | 正常工作范圍m^3/h |
25A | 1 | 0.65～18 | 1.7～18 |
40A | 1-2/1 | 1.3～44 | 2.6～44 |
50A | 2 | 2.2～73 | 3.3～73 |
80A | 3 | 4.3～140 | 4.6～140 |
100A | 4 | 7.5～245 | 7.5～245 |
150A | 6 | 17～540 | 18～540 |
200A | 8 | 34～970 | 34～970 |
250A | 10 | 6~1500 | 6~1500 |
注：基準15℃，密度為1000kg/m^3
空氣的測量可能范圍
公稱通徑 | inch | 流量范圍 | 測 量 可 能 范 圍 Nm^3/h | ||||||||||
0MPa | 0.1MPa | 0.2MPa | 0.4MPa | 0.6MPa | 0.8MPa | 1.0MPa | 1.5MPa | 2.0MPa | 2.5MPa | ||||
25A | 1 | 最小 | 11.0(19.5) | 15.5(19.5) | 19.0(19.5) | 24.5 | 29.0 | 33.3 | 40.6 | 59.0 | 77.5 | 95.9 | |
最大 | 149 | 297 | 444 | 739 | 1034 | 1329 | 1624 | 2361 | 3098 | 3836 | |||
40A | 1-1/2 | 最小 | 21.8(30.0) | 30.8 | 39.3 | 59 | 77.2 | 94.3 | 111 | 149 | 186 | 229 | |
最大 | 357 | 708 | 1060 | 1764 | 2468 | 3171 | 3875 | 5634 | 7394 | 9153 | |||
50A | 2 | 最小 | 36.2(38.7) | 51 | 62.4 | 80.5 | 102 | 131 | 161 | 233 | 306 | 379 | |
最大 | 591 | 1174 | 1757 | 2922 | 4088 | 5254 | 6420 | 9335 | 12249 | 15164 | |||
80A | 3 | 最小 | 69.8 | 98.4 | 120 | 155 | 197 | 254 | 310 | 451 | 591 | 732 | |
最大 | 1140 | 2266 | 3391 | 5642 | 7892 | 10143 | 12394 | 18021 | 23648 | 29274 | |||
100A | 4 | 最小 | 122 | 172 | 219 | 329 | 431 | 526 | 618 | 833 | 1036 | 1277 | |
最大 | 1990 | 3954 | 5919 | 9847 | 13775 | 17703 | 21634 | 31453 | 41274 | 51095 | |||
150A | 6 | 最小 | 267 | 440 | 607 | 912 | 1193 | 1458 | 1776 | 2583 | 3389 | 4196 | |
最大 | 4358 | 8659 | 12960 | 21561 | 30163 | 38765 | 47367 | 68871 | 90375 | 111880 | |||
200A | 8 | 最小 | 575 | 1009 | 1393 | 2094 | 2739 | 3347 | 3929 | 5301 | 6589 | 7815 | |
最大 | 7792 | 15482 | 23172 | 38552 | 53933 | 69313 | 84693 | 123144 | 161595 | 200046 | |||
250A | 10 | 最小 | 1047 | 1814 | 2504 | 3763 | 4922 | 6016 | 7063 | 9528 | 11842 | 14047 | |
最大 | 12049 | 23941 | 35833 | 59617 | 83400 | 107181 | 130968 | 190427 | 249887 | 309346 | |||
注：
1)在標準的溫度壓力條件下（0℃、1個大氣壓）
2)表上的壓力是工況溫度為0℃時的壓力
3)最大流量低于80m/s
4)最小值可以從圖中求得，當括弧內的值高于最小可測流量時，這些值就表示最小線性流量（Re=20，000或40，000）
·飽和蒸汽的測量可能范圍
公稱通徑 | inch | 流量范圍 | 測 量 可 能 范 圍 Kg/h | |||||||||
0.1MPa | 0.2MPa | 0.4MPa | 0.6MPa | 0.8MPa | 1.0MPa | 1.5MPa | 2.0MPa | 2.5MPa | 3MPa | |||
25A | 1 | 最小 | 13.4(18.9) | 16.2(20.0) | 20.5 | 24.1 | 27.1 | 30 | 36 | 41 | 49 | 58 |
最大 | 169.7 | 247.7 | 400 | 548 | 696 | 843 | 1209 | 1575 | 1945 | 2318 | ||
40A | 1-1/2 | 最小 | 26.5(29.2) | 32 | 40.6 | 49.0 | 59.2 | 69 | 92 | 114 | 135 | 155 |
最大 | 405 | 591 | 954 | 1310 | 1662 | 2012 | 2884 | 3759 | 4640 | 5532 | ||
50A | 2 | 最小 | 43.9 | 53 | 67.3 | 79 | 89 | 98 | 120 | 156 | 192 | 229 |
最大 | 671 | 979 | 1580 | 2170 | 2753 | 3333 | 4778 | 6228 | 7688 | 9166 | ||
80A | 3 | 最小 | 84.6 | 103 | 130 | 152 | 171 | 189 | 231 | 301 | 371 | 442 |
最大 | 1295 | 1891 | 3050 | 4188 | 5314 | 6434 | 9224 | 12024 | 14842 | 17694 | ||
100A | 4 | 最小 | 148 | 179 | 227 | 273 | 330 | 385 | 514 | 635 | 751 | 865 |
最大 | 2261 | 3300 | 5324 | 7310 | 9276 | 11230 | 16099 | 20986 | 25904 | 30883 | ||
150A | 6 | 最小 | 324 | 401 | 587 | 757 | 915 | 1067 | 1423 | 1759 | 2127 | 2536 |
最大 | 4951 | 7226 | 11658 | 16007 | 20310 | 24598 | 35250 | 45953 | 56720 | 67624 | ||
200A | 8 | 最小 | 679 | 920 | 1348 | 1737 | 2101 | 2448 | 3266 | 4038 | 4778 | 5500 |
最大 | 8853 | 12920 | 20845 | 28620 | 36315 | 43966 | 63029 | 82165 | 101418 | 120913 | ||
注：最大值由流速低于80m/s
最小值可以從圖中求得，當括弧內的值高于最小可測流量時，這些值就表示最小線性流量（Re=20，000或40，000）

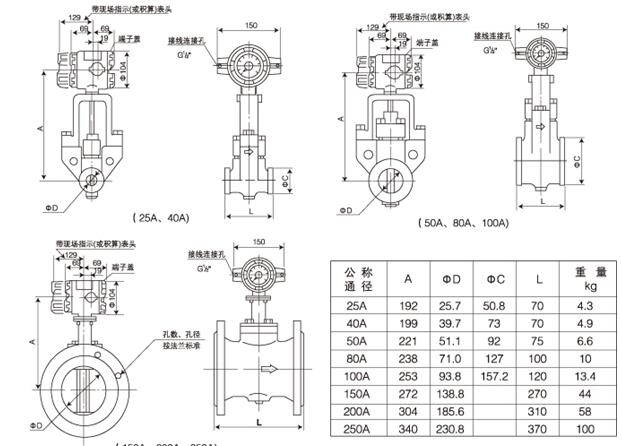

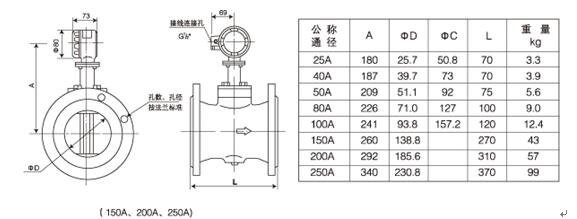

外型及安裝尺寸
注：直管段要求：詳見“安裝說明及圖示”

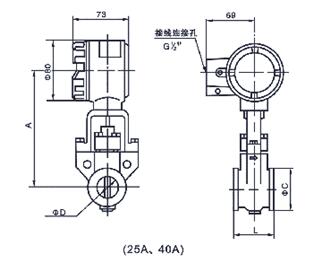

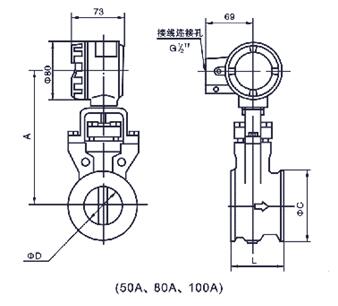

·組合型
·分離型

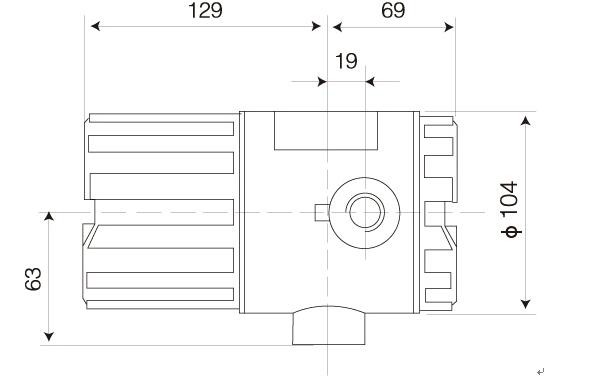

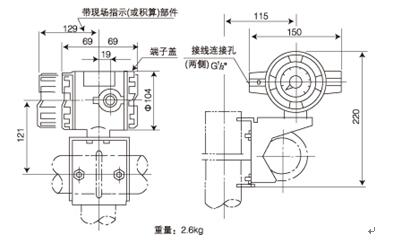

旋渦流量計轉換器
YF100型 旋渦流量計的接線

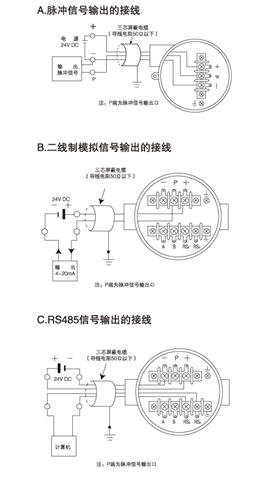

組合型的接線

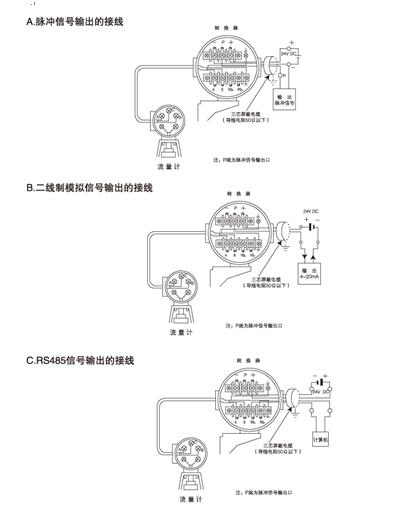

分離型的接線

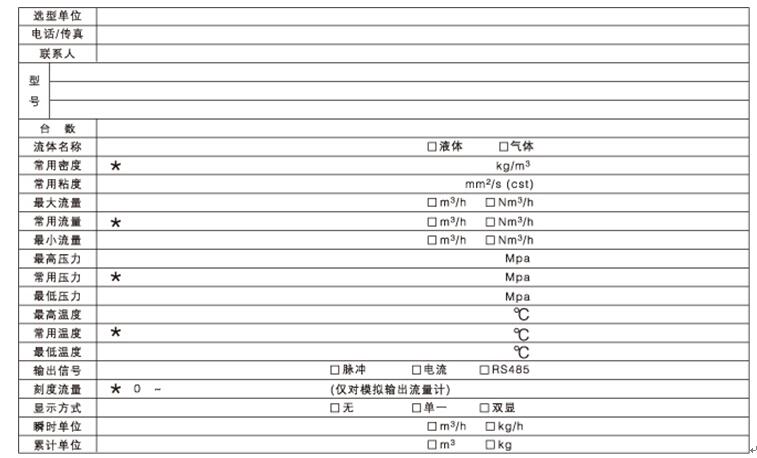

選型參數表
備注：
1.凡是*處的必須填寫。
2.凡是口處請選擇打勾確認
3.對于測量氣體，流量單位必須確認清楚，工作狀態下的流量單位為m^3/h；標準狀態下的流量單位為Nm^3/h。
4.刻度流量?jī)H與模擬輸出4～20mA相對應，如：刻度流量0～100m^3/h對應的電流輸出就是4～20mA。
5.同一臺儀表，其流量單位應統一。
6.顯示單位
單一（TBT）：僅顯示累積量：1m^3、0.1m^3、0.01m^3、0.001m^3等
雙顯（TBS）：同時顯示瞬時量和累積量
瞬時量：1m^3/h、0.1m^3/h、0.01m^3/h、1L/h、0.1L/h、0.01L/h
累積量：0.1m^3、0.01m^3、0.001m^3、0.1L、0.01L、0.001L
顯示單位與口徑相關，口徑大單位大，口徑小單位小，詳見相關說明書。
顯示器
YF/型顯示器與旋渦流量計配套使用對流量計的信號進行檢測、轉換、積算、顯示，并具有失電保護功能。
顯示器性能穩定可靠、精度高、使用、操作及維修簡單、方便，用途廣泛。
顯示器功能
主要技術指標
