QFH空氣過濾減壓器
產品說明：QFH空氣過濾減壓器是氣動儀表輔助單元。它將來自空壓機的氣源進行過濾凈化，并能調至所需的壓力值進行穩壓，為各類氣動儀表提供氣源壓力。 一、主要技術參數和性能1.產品執行
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
18017824520
-
產品說明
QFH空氣過濾減壓器是氣動儀表輔助單元。它將來自空壓機的氣源進行過濾凈化，并能調至所需的壓力值進行穩壓，為各類氣動儀表提供氣源壓力。
一、主要技術參數和性能
1.產品執行行業標準，代號:JB/T9254
2.主要技術參數、性能指標（見表1）
表1
型號 項目 | QFH-111 | QFH-211 | QFH-212 | QFH-213 | QFH-221 | QFH-222 | QFH-223 | QFH-241 | QFH-261 |
氣源壓力 MPa | 0.3~0.7 | 0.4~0.7 | 0.5~1.0 | 0.7~1.0 | |||||
最大輸出壓力 MPa | 0.16 | 0.25 | 0.4 | 0.6 | |||||
最大輸出流量 Nm2/h | 3 | 12 | 40 | 3 | 12 | 40 | 3 | ||
壓力特性 | ≤1.5% | ||||||||
流量特性 | ≤7% | ||||||||
耗氣量L/h | 150 | 250 | 300 | 250 | 350 | 450 | 400 | 500 | |
重量 kg | 1.0 | 1.1 | 2.8 | 4.2 | 1.1 | 2.8 | 4.3 | 1.1 | 1.1 |
3.接口、環境條件（見表2）
表2
型號 項目 | QFH-111 | QFH-211 | QFH-212 | QFH-213 | QFH-221 | QFH-222 | QFH-223 | QFH-241 | QFH-261 |
接管內螺紋 | M10×1 | G1/2” | G3/4” | M10×1 | G1/2:” | G3/4” | M10×1 | ||
外形尺寸 Φ×H | Φ70×165 | Φ70×165 | Φ70×225 | Φ70×240 | Φ70×165 | Φ70×225 | Φ70×240 | Φ70×165 | Φ70×165 |
過濾元件微孔名義孔徑 | 40~60um | ||||||||
使用環境溫度℃ | -25~55 | ||||||||
相對濕度% | 5~95 | ||||||||

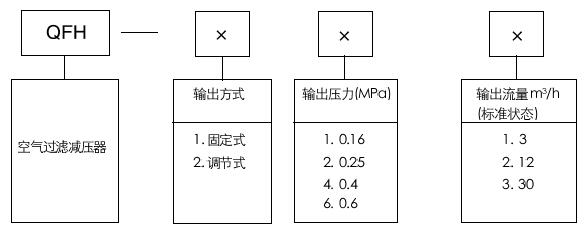

二、產品型號編制說明

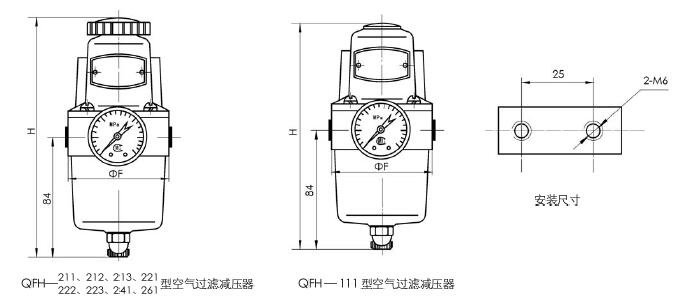

三、外形和安裝尺寸(見下圖)
