4600型氣動閥門定位器
產品說明：4600型（含4600A型）氣動閥門定位器是與氣動調節閥配套使用的儀表，系我廠引進美國Masoneilan公司的產品。它接受標準的氣壓模擬信號，用于控制調節閥的行程，并通過反饋系統使行
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
18017824520
-
產品說明
4600型（含4600A型）氣動閥門定位器是與氣動調節閥配套使用的儀表，系我廠引進美國Masoneilan公司的產品。它接受標準的氣壓模擬信號，用于控制調節閥的行程，并通過反饋系統使行程與氣壓信號成比例變化，從而保證閥門正確定位。
4600型氣動閥門定位器配用∑F氣動執行機構、35002型偏心旋轉調節閥等；4600A型氣動閥門定位器配用直行程氣動薄膜執行機構，可以克服閥桿的摩擦力，消除調節閥的不平衡力影響，提高閥的動作速度、提高閥桿的位移精度和實現分程控制，因此廣泛用于石油、化工、冶金、電站和輕紡等工業部門的自控系統中。
一、4600型氣動閥門定位器 主要技術參數
1、本產品企業標準代號：Q/YXBM804
2、技術參數
輸入信號（KPa） | 標準信號：20~100 |
分程信號：20~60；60~100 | |
氣源壓力（Mpa） | 0.14~0.7 |
配用執行機構 行程范圍 | 直行程：16mm~63.5mm， 角行程：50°、70° |
輸出作用方式 | 單作用 |
輸出特性 | 直線；等百分比；修正等百分比 |
重量（Kg） | 1.5 |
3、主要性能指標
項目 | 技術指標 |
基本誤差 | ±2.5% |
回差 | 2.5% |
死區 | 0.3% |
耗氣量 | 500L/h（標準狀態下，氣源壓力為0.14MPa時） |
4、接口、環境要求
氣管接口 | 1/4NPT |
環境溫度 | -25℃~+55℃ |
相對濕度 | 5%~100% |
二、產品編制說明
4600型氣動閥門定位器按配用對象、作用方式等可分為不同形式的產品，其型號如下：
三、安裝方式及尺寸

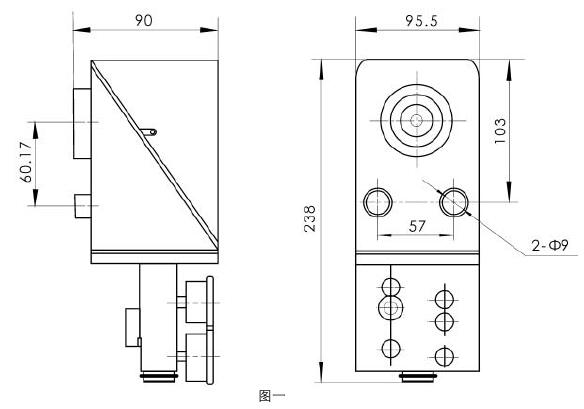

1.外形尺寸（見圖一，單位：mm）
