ZPQ-02氣動閥門定位器
產品說明：ZPQ-02氣動閥門定位器是氣動調節閥(薄膜式或活塞式)配套使用的產品。它接受調節儀表給出的氣信號，輸出氣壓信號控制調節閥的行程。定位器能改善氣動調節閥的工作特性，克服閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
18017824520
-
產品說明
ZPQ-02氣動閥門定位器是氣動調節閥(薄膜式或活塞式)配套使用的產品。它接受調節儀表給出的氣信號，輸出氣壓信號控制調節閥的行程。定位器能改善氣動調節閥的工作特性，克服閥桿摩擦力和由于被調介質壓力變化引起的閥芯不平衡力，從而使閥門位置跟調節儀表的控制信號按比例變化，實現正確定位。此外，閥門定位器還具有下列用途:
1.提高氣動調節閥動作速度。
2.可改變氣動調節閥作用方式。
3.能實現分程操作。
4.可操作各種彈簧壓力范圍的氣動調節閥。
5.可配各種角行程調節閥。
一、主要技術參數和性能
1.產品企業標準代號:Q/YXBM633
2技術參數
型號 | ZPQ－01 | ZPQ－02 |
輸入信號（KPa） | 標準信號：20~100 | |
分段信號：20~60、60~100 | ||
氣源壓力MPａ | 0.14，0.26 | 0.35，0.55 |
所配執行機構 | 氣動薄膜式 | 氣動活塞式 |
行程范圍 | 直行程：10～60mm,(100mm作特殊訂貨) | |
角行程：50°，70°，75°，90° | ||
輸出作用方式 | 單作用 | 雙作用 |
輸出特性 | 直線 | |
重量 | 2.6kg | |
環境溫度 | －25～55℃ | |
相對濕度 | 5%～100% | |
氣管接口 | M10×1 | |
電纜接頭 | F6×1 | |
基本誤差% | ±1 | ±1.5 |
回差% | 1 | 1.5 |
死區% | 0.4 | 0.6 |
耗氣量L/ｈ | <1500(氣源壓力140kpa) | <3600(氣源壓力500kpa) |

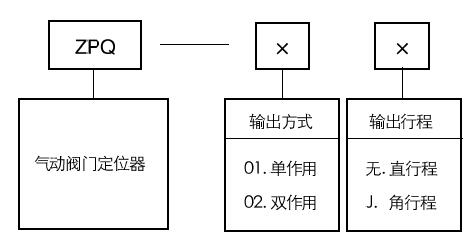

二、產品型號編制說明
三、外形尺寸、安裝方式

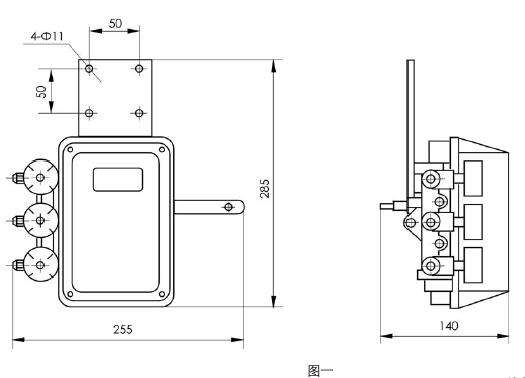

1.外形尺寸（見圖一、單位mm）
2.安裝方式

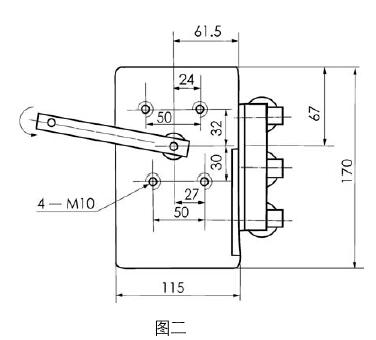

與ZMA/B-2~ZMA/B一6氣動薄膜執行機構配用時，利用連接板上水平方向的二個F11的孔(見圖一)。用二只M10 x 20螺釘擰入執行機構正面的專用螺孔，固定定位器。如與其他執行嘰構相配，則使用安裝螺孔4-M10(見圖二)。圖示尺寸單位為mm。
