一、ZDR-35112電動偏心旋轉調節閥  概述

ZDR-35112電動偏心旋轉調節閥是由我廠從美國引進的35002系列偏心旋轉閥和3610R系列電子式電動執行機構兩部分組成。

     偏心旋轉閥與通常的柱塞閥、蝶閥、球閥等不同，它在一個直通的閥體內裝有一個球面閥芯，該球面閥芯的中心與閥芯轉軸中心偏離，當轉軸轉動時，裝于轉軸上的球面閥芯相對于閥體中心作凸輪狀偏心旋轉，并依靠閥芯柔臂的彈性變形，使閥芯球面與閥座密封面緊密接觸，達到可靠密封。

產品特點：

無需另配伺服放大器，接入信號、電源即可工作。

具有掉電和斷信指示。

可方便地選擇斷信時閥位自鎖，全開或全關。

可方便地實現電開、電關工作方式的轉換。

可方便地選擇輸入信號4～20mA.DC或1～5V.DC。

密封性好。

能獲得較大的流量系數。

適用溫度范圍寬。

閥體流路簡，適用于粘度大和顆粒介質。

體積小，重量輕，工作穩定性好。

二、型號編制說明

三、結構原理

3610R系列產品的電子控制部分將輸入信號4～20mA和來自電位器的開度信號相比較進行放大，向消除其差值的方向驅動，來控制可逆電機，可逆電機的旋轉使輸出軸上下移動，直至電位器的開度信號與輸入信號之間的偏差達到零時，可逆電機停止轉動。利用這一原理去控制偏心閥的開度，以達控制被調介質的目的。

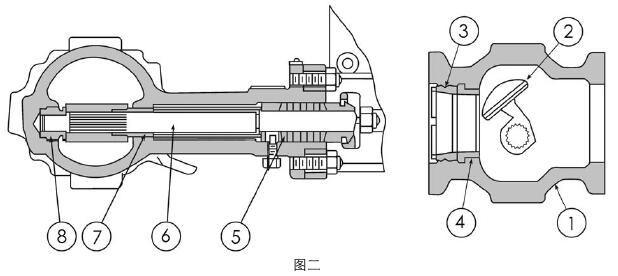

偏心旋轉閥與通常的柱塞閥、蝶閥、球閥不同，它在一個直通的閥體內裝有一個球面閥芯，該球面的中心線與閥芯轉軸中心線偏離，當轉軸轉動時，則裝于轉軸上的球面閥芯可相對于閥座作凸輪狀偏心旋轉，并依靠閥芯柔臂的彈性變形，使閥芯球面與閥座密封面緊密接觸，達到可靠密封。

四、技術參數

電動執行機構基本誤差：±1%、回差：1%、死區：1%

輸入信號：4～20mA.DC、1～5V.DC、

閥位信號：4～20mA.DC

電源電壓：220V.AC、50Hｚ

功耗：A型：50VA、B型：150VA、C型：220VA

環境溫度：-10～60℃

相對濕度：不大于95%

外殼保護等級：IP55

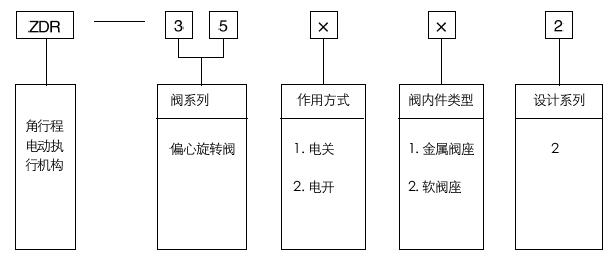

型號表示  Z D R 3 5 0 □ 2

主要零件材料

閥體：SCPH2（WCB）　　SCS14A（CF8M）　ZG1Cr18Ni9Ti

閥內件：SCS14A，SCS14A堆焊，

                SUS316，SUS316堆焊　

                SUS316嵌聚四氯乙烯，ZG1Cr18Ni9

填料P＃4519M

五、電動執行機構主要技術參數

六、主要技術性能指標

七、固有流量特性

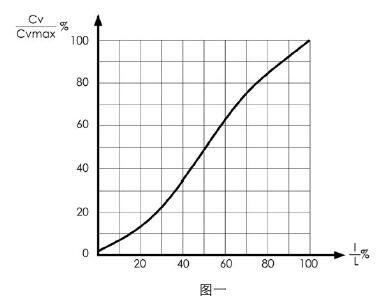

ZDL-35112電動偏芯旋轉調節閥的固有流量特性為直線特性，特性曲線見圖一。固有可調比R  100:1

八、主要零件材料
