ZMBM氣動薄膜套筒調節閥
產品說明：一、ZMBM氣動薄膜套筒調節閥 概述ZMBM氣動薄膜套筒調節閥(以下簡稱套筒閥)是氣動執行器中普通使用的產品。從六十年代試制成功后,國外已普遍采用, 套筒閥和一般直通單雙
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
18017824520
-
產品說明
一、ZMBM氣動薄膜套筒調節閥 概述
ZMBM氣動薄膜套筒調節閥(以下簡稱套筒閥)是氣動執行器中普通使用的產品。從六十年代試制成功后,國外已普遍采用, 套筒閥和一般直通單雙座調節閥一樣，可以按一定的氣信號定量地控制流量的大小。由于套筒閥結構的特點，它不僅適用于一般使用場合，而且可以用于前后壓差較大和要求低噪音的場合。
套筒閥有如下幾個特點
1、流通能力較大；比同口徑的雙座閥的流通能力平均大20%。
2、允許壓差大，穩定性好，導向結構剛性強，因此閥桿在工作時不易產生振動。
3、適應性強，由于同一口徑的閥體可配四個套筒，因此能適應多種使用要求，只要調換一個套筒就可以改變流通能力或流量特性。
4、裝拆方便，結構簡單，套筒與閥體不用螺紋連接，因此在工藝管道上，在不拆下閥體的情況下可以對閥內零件進行檢查和調換。
由于套筒閥具有以上的特點，因此在大部分的使用場合可以代替單、雙座調節閥。

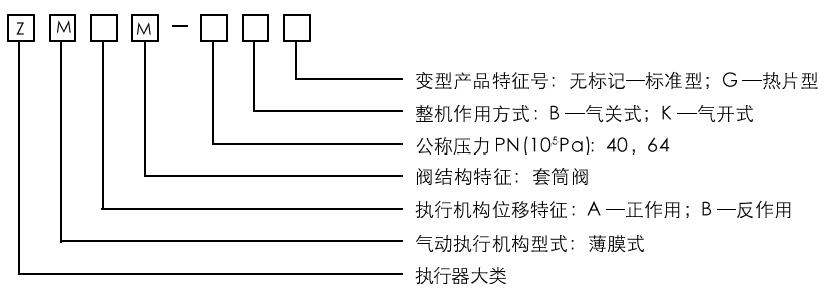

二、產品型號及其編制說明
標準型（常溫型） | ZMA/BM-40型 | ZMA/BM-64型 |
熱片型 | ZMA/BM-64G型 |
示例:1.ZMAM-64B(DN50)
表示氣關式套筒閥，用正作用式氣動薄膜執行機構，公稱壓力PN 6.4MPa，口徑50mm。
2.ZMBM-64KG
表示氣開式帶散熱片的套筒閥，用反作用式氣動薄膜執行機構，公稱壓力PN6.4MPa。
三、連接形式
連接形式 | 閥體公稱壓力 | 閥體材料 | 連接法蘭標準 |
法蘭式 | PN4.OMPa | 鑄碳鋼，鑄不銹鋼 | JB79-59 PN4.OMPa鑄鋼法蘭 |
PN6.4MPa | JB79-59 PN6.4MPa鑄鋼法蘭 |
注:如用其它標準的連接法蘭、可作特殊訂貨。
四、主要技術參數
公稱通徑DN(mm) | 25 | 40 | 50 | 80 | 100 | 150 | 200 | |
額定流量系數 KV | 全量 | 15 | 35 | 50 | 125 | 190 | 400 | 630 |
60% | 9 | 20 | 30 | 75 | 115 | 240 | 350 | |
流量特性 | 直線；等百分比 | |||||||
公稱壓力PN（Mpa） | 4．0；6.4 | |||||||
配用執行機構型號 | ZMA/B-2 | ZMA/B-3 | ZMA/B-4 | ZMA/B-5 | ||||
膜片有效面積Fe(cm2) | 280 | 400 | 630 | 1000 | ||||
額定行程L(mm) | 16 | 25 | 40 | 60 | ||||
作用方式 | 氣關式；氣開式 | |||||||
彈簧壓力范圍(Kpa) | 標準20～100,可選用40～200,20～60,60～100 | |||||||
氣源壓力(Mpa) | 標準0.14;可選用0.24 | |||||||
氣源接口 | M16×1.5 | |||||||
固有可調比R | 30:1 | |||||||
五、主要技術性能指標
本產品企業標準代號：Q/YXBM329
序號 | 項目 | 技術指標 | |
不帶閥門定位器 | 帶閥門定位器 | ||
1 | 基本誤差 | ±5% | ±1% |
2 | 回差 | 3% | 1% |
3 | 死區 | 3% | 0.4% |
4 | 泄漏量 | 0.1%×閥額定容量 | |
5 | 額定流量系數偏差 | ±10% | |
6 | 臨界流量系數Cf | 0.91 | |
六、閥體材料及適用介質溫度范圍
閥體材料 | 材料牌號 | 公稱壓力PN(MPa) | 適用溫度范圍（℃） | |
標準型 | 熱片型 | |||
鑄碳鋼 | WCB | 4.0；6.4 | -29~250 | -29~450 |
鑄不銹鋼 | ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti | -40~250 | -60~450 | |

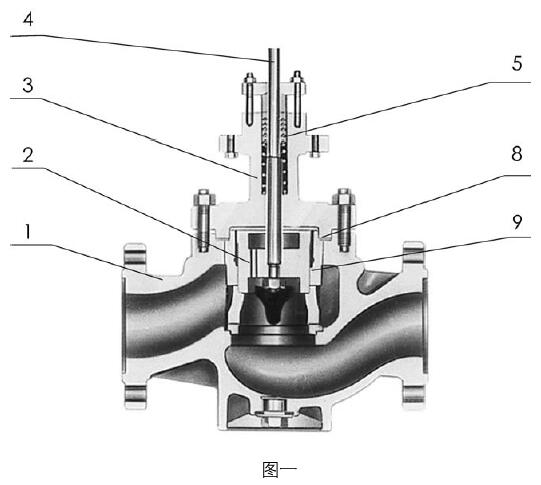

七、主要零件的常用材料
序號 | 零件名稱 | 材料 |
1 | 閥體 | WCB ZG1Cr18Ni9Ti 、ZG0Cr18Ni12Mo2Ti |
2 | 閥芯 | 1Cr18Ni9Ti |
3 | 上閥蓋 | WCB ZG1Cr18Ni9Ti 、ZG0Cr18Ni12Mo2Ti |
4 | 閥桿 | 1Cr18Ni9Ti、0Cr17Ni7Al |
5 | 填料 | 聚四氟乙烯 |
8 | 纏繞式墊片 | 1Cr18Ni9夾石棉 |
9 | 套筒 | ZG1Cr18Ni9Ti 、ZG0Cr18Ni12Mo2Ti |
