ZMAP-10~40W型氣動薄膜單座波紋管密封調節閥
產品說明：一、ZMAP-10~40W型氣動薄膜單座波紋管密封調節閥 概述ZMAP-10~40W型氣動薄膜單座波紋管密封調節閥包括氣動薄膜直通單座波紋管密封調節閥和氣動薄膜直通雙座波紋管密封調
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
18017824520
-
產品說明
一、ZMAP-10~40W型氣動薄膜單座波紋管密封調節閥 概述
ZMAP-10~40W型氣動薄膜單座波紋管密封調節閥包括氣動薄膜直通單座波紋管密封調節閥和氣動薄膜直通雙座波紋管密封調節閥二種，是氣動薄膜直通單雙座調節閥的變型產品，具有結構簡單，動作可靠等優點。上閥蓋部分采用波紋密封結構，并與填料密封組合形成雙重密封形式，因而能安全可靠地防止工藝介質從閥桿間隙中向外泄漏，因此特別適用于對劇毒、貴重的、易揮發和有放射性的介質進行調節，同時也適用于管道真空的場合。
結構特點：
1.氣動薄膜直通單座波紋管調節閥：閥內只有一個閥座，具有泄漏量小的優點，但不平衡力較大，受氣動薄膜執行機構輸出力的限制，工作壓差不宜過高。
2.氣動薄膜直通雙座波紋管調節閥：閥內有兩個閥座，具有流通能力大，不平衡力小等優點。
3.采用防轉結構的波紋管組件與閥芯連接，可防止裝配過程中調節行程時產生的扭轉而損壞波紋管元件。
4.具有雙重密封結構：在上閥蓋上端設有聚四氟乙烯V型填料密封區，一旦波紋管組件失效，可作為第二道密封，增加了氣動波紋管調節閥密封安全性。
5.閥桿上端為左旋螺紋，這樣在閥桿不能轉動的情況下，能通過連接螺母來調節行程。

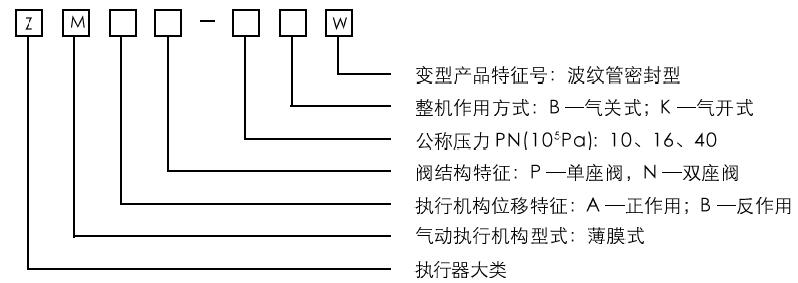

二、產品型號及編制說明
ZMA/BP-10W型 | ZMA/BP-16W型 | ZMA/BP-40W型 |
ZMA/BN-10W型 | ZMA/BN-16W型 | ZMA/BN-40W型 |
例:ZMBN一16WK
表示氣動薄膜直通雙座波紋管密封調節閥，配用反作用執行機構，公稱壓力尸N 1.6MPa，閥的作用型式為氣開式。
三、連接形式
連接形式 | 閥體公稱壓力 | 閥體材料 | 連接法蘭的標準 |
法蘭式 | PN 1.6MPa | 鑄鋼 鑄不銹鋼 | JB78-59 |
PN4.0MPa | JB79-59 | ||
PN6.4MPa |
注：1.單座波紋管密封閥口徑G3/4，用螺紋管連接(G3/4}。
2.如用其它標準的連接法蘭、可作特殊定貨。
四、主要技術參數
1、單座波紋管密封閥
公稱通徑DN(mm) | G3/4 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||||||||
閥座直徑DN(mm) | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 | |||||
額定流量系數Kv | 0.08 | 0.12 | 0.2 | 0.32 | 0.5 | 0.8 | 1.2 | 2 | 3.2 | 5 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | |||||
流量特性 | 直線 | 直線、等百分比 | |||||||||||||||||||||||
公稱壓力PN(Mpa) | 1.0、1.6；4.0 | ||||||||||||||||||||||||
配用執行機構型號 | ZMA/B-1 | ZMA/B-2 | ZMA/B-3 | ZMA/B-4 | ZMA/B-5 | ||||||||||||||||||||
膜片有效面積(cm2) | 200 | 280 | 400 | 630 | 1000 | ||||||||||||||||||||
額定行程 | 10 | 10 | 16 | 25 | 40 | 60 | |||||||||||||||||||
作用方式 | 氣關式；氣開式 | ||||||||||||||||||||||||
彈簧壓力范圍 | 標準20～100；可選用40～200；20～60；60～100 | ||||||||||||||||||||||||
氣源壓力(MPa) | 標準0.14，可選用0.24 | ||||||||||||||||||||||||
氣源接口 | M16×1.5 | ||||||||||||||||||||||||
固有可調比R | 30：1 | ||||||||||||||||||||||||
五、主要技術性能指標
本產品企業標準代號：Q/YXBM324
公稱壓力PN 項目 | 技術指標(不帶閥門定位器) | 技術指標(帶閥門定位器) | ||
1.0 | 1.6~4.0 | 1.0 | 1.6~4.0 | |
基本誤差 | ±5% | ±10% | ±1.5% | ±2% |
回差 | 3% | 5% | 1% | 2% |
死區 | 3% | 5% | 0.4% | 0.8% |
泄漏量 | 單座閥為0.01% x閥額定容量;雙座閥為0.1%x閥額定容量 | |||
額定流量系數偏差 | ±10%；KV≤5時，±20% | |||
耐壓試驗 | 波紋管組件在公稱壓力下承壓三分鐘，同時閥桿作上下移動，不允許泄漏和損壞。 | |||
臨界流量系數Cf | 單座閥；流開0.92，流關0.85；雙座閥：0.84 | |||
六、閥體材料、適用介質溫度范圍
閥體材料 | 材料牌號 | 公稱壓PN(MPa) | 適用介質溫度范圍(℃) |
鑄鋼 | WCB | 1.0 1.6 4.0 | -29~150 |
鑄不銹鋼 | ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti | -60~150 |

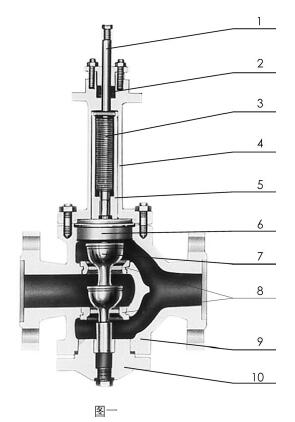

七、主要零件的常用材料
序號 | 零件名稱 | 材料 |
1 | 閥桿 | 1Cr18Ni9Ti |
2 | 填料 | 聚四氟乙烯 |
3 | 波紋管 | 1Cr18Ni9Ti |
4 | 上閥蓋組件 | WCB、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti |
5 | 波紋管套管 | 1Cr18Ni9Ti |
6 | 波紋管座 | 1Cr18Ni9Ti |
7 | 閥芯 | 1Cr18Ni9Ti |
8 | 閥座 | 1Cr18Ni9Ti |
9 | 閥體 | WCB、ZG1Crl 8Ni9Ti、ZG0Cr18Ni12Mo2Ti |
10 | 下閥蓋 | WCB、ZG1Crl 8Ni9Ti、ZG0Cr18Ni12Mo2Ti |
