ZMAP－100氣動薄膜小流量調節閥
產品說明：一、ZMAP－100氣動薄膜小流量調節閥 概述ZMAP－100氣動薄膜小流量調節閥結構緊湊，體積小，對微小流量能精密調節,無泄漏。該產品適用于實驗室、或石化、醫藥、食品等生產過程中
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
18017824520
-
產品說明
一、ZMAP－100氣動薄膜小流量調節閥 概述
ZMAP－100氣動薄膜小流量調節閥結構緊湊，體積小，對微小流量能精密調節,無泄漏。該產品適用于實驗室、或石化、醫藥、食品等生產過程中調節少量添加劑及貴重的介質。
二、產品型號及其編制說明
產品型號：ZMA/BP-100A型

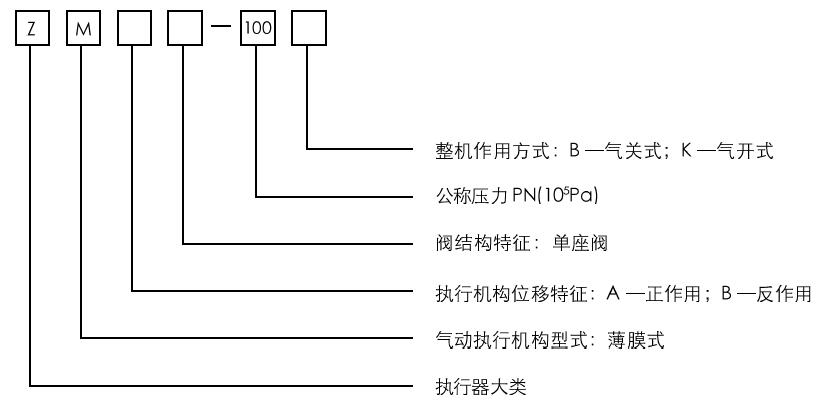

型號編制說明
三、連接形式
管螺紋連接G1/4
四、主要技術參數
公稱通徑 | 5 | ||||||||
額定流量系數 | 0.0012 | 0.0020 | 0.0032 | 0.005 | 0.008 | 0.012 | 0.02 | 0.032 | 0.05 |
流量特性 | 近似直線 | ||||||||
公稱壓力PN(MPa) | 10 | ||||||||
配用執行型號 | ZMA/B-0 | ||||||||
膜片有效面積Fe(cm2) | 70 | ||||||||
額定行程L(mm) | 6 | ||||||||
作用方式 | 正作用；反作用 | ||||||||
彈簧壓力范圍(KPa) | 標準20～100 | ||||||||
氣源壓力(MPa) | 標準0.14 | ||||||||
氣源接口 | M16X1.5 | ||||||||
固有可調比R | 30:1 | ||||||||
五、主要技術性能指標
1.本產品企業標準代號：Q/YXBM328
2.主要性能指標
項目 | 技術指標（不帶閥門定位器） | 技術指標（帶閥門定位器） |
基本誤差 | ±10% | ±1.5% |
回差 | 8% | 1.5% |
死區 | 6% | 0.6% |
泄漏量 | 壓差10MPa,泄漏量為零 | |
額定流量系數誤差 | ±15% | |
六、閥體材料、適用介質溫度范圍
閥體材料 | 材料牌號 | 公稱壓力PN（MPa） | 適用介質溫度范圍（℃） |
鑄不銹鋼 | ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti | 10 | -60~200 |
七、主要零件的常用材料
