一、77-36100氣動O形切斷球閥   概述

77-36100系列氣動O形切斷球閥由氣動單、雙作用執行機構和O形球閥二部分組成。DN15～DN200球閥為浮動球結構并配以具有撓性的唇形閥座，DN250和DN300球閥為固定球結構。執行機構采用進口的齒輪、齒條式雙活塞氣動執行機構，有單作用、雙作用二種結構形式。氣動O形切斷球閥整機具有結構簡單、體積小、重量輕、密封可靠、壽命長、操作方便等優點，可廣泛應用于石油、化工、電力、食品、輕紡等行業的自動化控制和遠程控制中。

二、產品型號及其編制說明

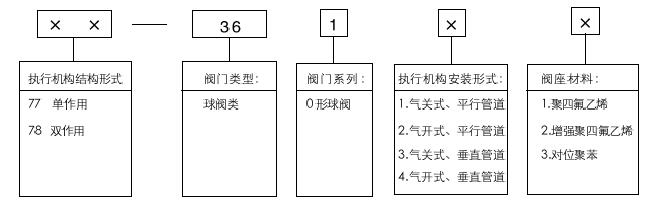

型號編制見下圖：

示例：77-36122  PN1.6MPa、DN50

表示配用單作用執行機構、氣開式球閥，執行機構平行管道安裝，閥座材料為增強聚四氟乙烯，閥門公稱壓力PN1.6MPa，公稱通徑為50mm。

三、主要技術參數

1.本產品企業標準代號：Q/YXBM816

2.系列參數

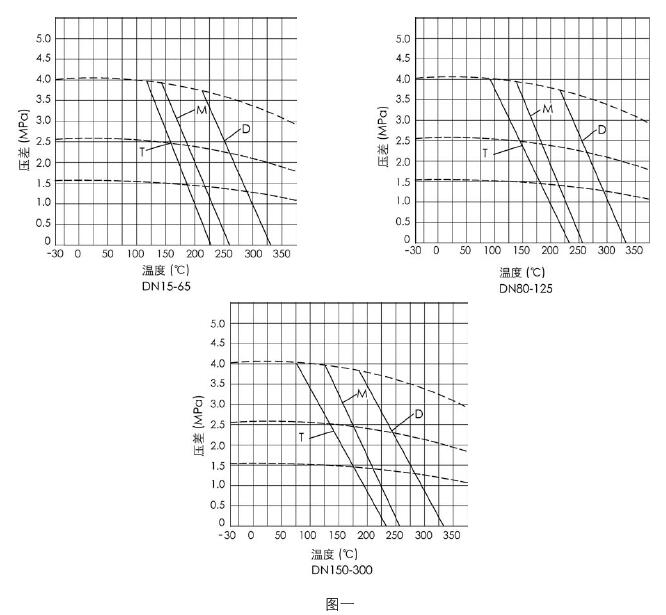

3.最大工作壓差與溫度（見圖一）

4.閥與執行機構標準組配和動作時間

標準組配是建立在氣源壓力為0.6MPa及全壓差基礎上（限于執行機構的輸出力矩，有些組配對閥門的使用壓差有一定的限止，詳見各組配表附注），如使用的現場氣源壓力低于0.6MPa或壓差較小、介質較苛刻時，執行機構配置可能與表格中的執行機構型號不同，具體可與制造商聯系。

（1）      雙作用執行機構、閥座材料：聚四氟乙烯

a.     PN1.6MPa:閥與執行機構標準組配

b.     PN2.5MPa:閥與執行機構標準組配

c.     PN4.0MPa:閥與執行機構標準組配

注：使用壓差應小于2.0MPa

（2）      雙作用執行機構、閥座材料：增強聚四氟乙烯，對位聚苯

a. PN1.6MPa:閥與執行機構標準組配

b. PN2.5MPa:閥與執行機構標準組配

c. PN 4.0MPa:閥與執行機構標準組配

(3)單作用執行機構、閥座材料：聚四氟乙烯

a. PN1.6MPa:閥與執行機構標準組配

b. PN2.5MPa:閥與執行機構標準組配

注：使用壓差應小于2.0MPa

c. PN 4.0MPa:閥與執行機構標準組配

注：使用壓差應小于2.0MPa

（4）單作用執行機構行機構、閥座材料：增強聚四氟乙烯，對位聚苯

a. PN1.6MPa:閥與執行機構標準組配

b. PN2.5MPa:閥與執行機構標準組配

注：使用壓差應小于2.0MPa

c. PN 4.0MPa:閥與執行機構標準組配

注：使用壓差應小于2.0MPa
