一、78-31200氣動軟密封蝶閥 概述
78-31200氣動軟密封蝶閥是我廠在消化吸收了國外先進的蝶閥制造技術后設計開發的新一代調節閥產品。該系列產品具有密封性能可靠、流通能力大，使用壽命長、體積小、重量輕等優點，能廣泛應用于石油、化工、電站、冶金、輕工等行業的自動化控制。
主要特點：
1、蝶板采用雙偏心結構，能保證在開啟的瞬間使蝶板脫離 閥座，減少蝶板與閥座的摩擦。
2、閥座采用唇形撓性結構，能補償溫度和壓力的變化，實現雙向密封。
3、壓力等級有ANSI Class 150和ANSI Class 300二種。ANSIClass 150壓力等級中，21/2″～30″采用無法蘭結構，36″采用凸緣單法蘭結構。ANSI Class 300壓力等級中，3″～24″均采用無法蘭結構。
4、蝶閥密封結構具有標準型和防火型二種，防火型結構的 防火性能符合API 607的規定。
5、執行機構采用進口的齒輪、齒條式雙活塞氣動執行機構 有體積小、重量輕、輸出力矩大、壽命長等特點。

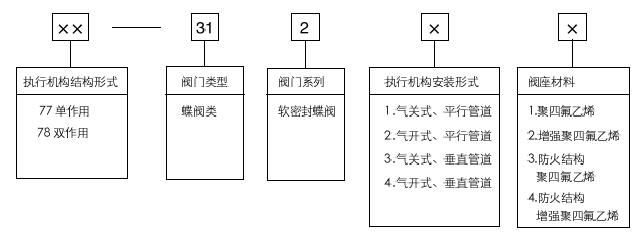

二、產品型號及編制說明
三、主要性能指標（帶閥門定位器）
項目 | 技術指標 |
基本誤差 | ≤±2％ |
回差 | ≤2％ |
死區 | ≤2％ |
泄漏等級 | ANSI B16.104 VI |
額定轉角偏差 | ±2.5° |
執行機構配置
口徑（英寸） | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 30 | 36 | |
雙作用 | 執行機構型號 | GTX75 | GTX110 | GTX118 | GTX143 | GTX190 | GTX254 | GTX300 | ||||||||
手輪機構型號 | XLHJ38 | XLHJ54 | XLHJ80 | |||||||||||||
單作用 | 執行機構型號 | GTX110K3 | GTX118K4 | GTX160K4 | GTX190K4 | GTX254K3 | GTX300K6 | - | ||||||||
手輪機構型號 | XLHJ38 | XLHJ54 | XLHJ80 | |||||||||||||
氣源壓力 | 0.5MPa | |||||||||||||||
氣源接口 | 1/4NPT | |||||||||||||||
允許環境溫度 | -20~90℃；-40~160℃（作特殊訂貨） | |||||||||||||||
最大工作壓差和工作溫度

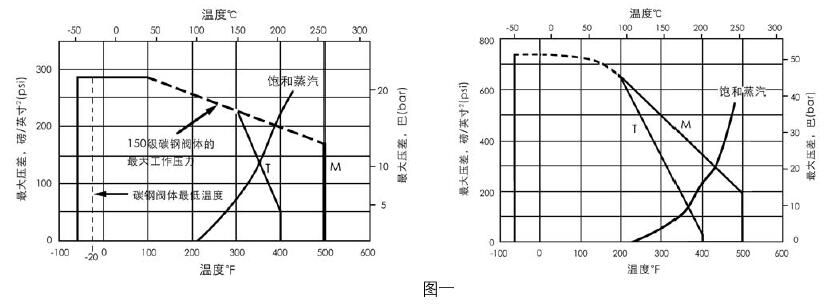

閥門的最大工作壓差和工作溫度關系曲線（見圖一）
注:
a,閥門的最大工作壓差、溫度不能超出圖中直線和虛線的組合范圍。
b、圖中:T一閥座材料為聚四氟乙烯;M一閥座材料為增強聚四氟乙烯。
c、壓力等級ANSI Class 150、口徑為14”-36”的閥門，當閥桿材料為316不銹鋼時，閥門的最大壓差應小于1.0MPa;壓力等級為ANSI Class 300的閥門，當閥桿材料為316不銹鋼時，閥門的最大壓差應小于2.1 MPa。
