一、77-31100氣動調節蝶閥  概述

77-31100氣動調節蝶閥是一種低負載型蝶閥，主要適用于對低壓介質的流量、壓力控制。它是由閥部分和齒輪、齒條式雙活塞氣動執行機構二部分組成。該系列蝶閥具有結構簡單、操作方便、重量輕等特點，能廣泛用于石油、化工、冶金、電站和輕工等行業的自動控制和遠程控制。

主要特點：

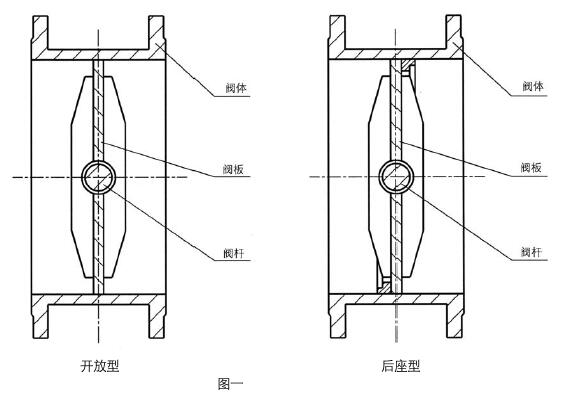

77-31100系列氣動調節蝶閥的閥體采用鋼板焊接結構，閥部分按其結構分為開放型和后座型二種(見圖一)，開放型為無閥座結構，因此泄漏量較大，后座型是在開放型結構的基礎上增加了閥座，因而其泄漏量較開放型結構有較大改善。閥蓋形式分為標準型和外軸承型二種，標準型適用于口徑DN500以下，外軸承型適用于口徑DN600以上。執行機構采用進口的齒輪、齒條式雙活塞氣動執行機構、具有輸出力大而平穩、機構輕巧、重量輕等優點。

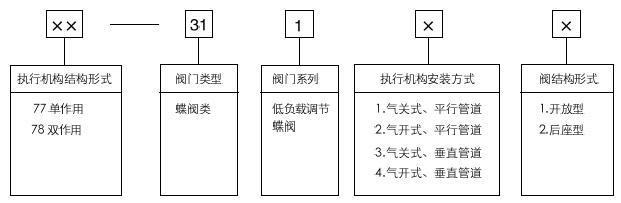

二、產品型號及編制說明

三、連接方式

法蘭連接，法蘭標準如下表

注：法蘭也可按其它標準加工。

四、主要技術參數

1.額定流量系數Kv

2.系列參數

五、主要技術性能指標

1.     本產品企業標準代號：Q/YXBM79

2.     主要性能指標（帶閥門定位器）

六、主要零件常用材料（圖一）
