電動調節閥
您現在的位置： 上海自動化儀表股份有限公司 > 產品中心 > 調節閥 > 電動調節閥
電動調節閥
產品說明：電動調節閥概述 ZDL-21000/41000{電動調節閥包括ZDL-21000系列電動單座調節閥和ZDL-41000系列電動套筒調節閥二個系列。電動調節閥由電動執行機構和我廠從美國Masoneila
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
18017824520
-
產品說明
電動調節閥概述
ZDL-21000/41000{電動調節閥包括ZDL-21000系列電動單座調節閥和ZDL-41000系列電動套筒調節閥二個系列。電動調節閥由電動執行機構和我廠從美國Masoneilan公司引進的21000系列單座閥及41000系列套筒閥組成。電動執行機構可分別配用從日本KOSO引進的3610L系列、從英國Rotork公司引進的ML系列、深圳萬訊自控有限公司與德國PS公司合資生產的PS系列等。
▲21000系列
21000系列單座閥采用頂端導向結構，能夠提供足夠的支持，確保閥芯穩定操作。該閥通用性好，可適用于各種流體的過程控制。
1.具有各種閥芯，包括快速更換閥芯，低容量閥芯、軟 密封閥芯、低噪聲和抗氣蝕閥芯，使用面廣。
2.采用頂端導向結構，導向面積大，穩定性好。
3.泄漏量小。
4.閥芯、閥座的密封面可堆焊鎢鉻鉆硬質合金，提高調節閥的使用壽命。
▲41000系列
41000系列套筒閥是在閥體內插入一個圓筒形套筒，并以套筒為導向，配入了一個在其內上下滑動的閥芯，套筒壁上開有特定流量特性的窗孔，閥芯作上下運動，使套筒窗孔的流通面積發生變化，從而實現調節流量的目的。
1.額定流量系數較大。
2.閥芯采用平衡結構，允許使用壓差大。
3.閥芯在套筒內運動，導向面積大，抗震性和耐磨性好。
4.在結構上將密封面和節流面分開，介質流動時對密封面的沖刷減少，從而提高了使用壽命。
5.適應性強，只需更換套筒就能滿足不同流量系數和不同
6.采用輔助閥芯，可達到嚴密密封。
7.易于拆卸、檢查和維修。

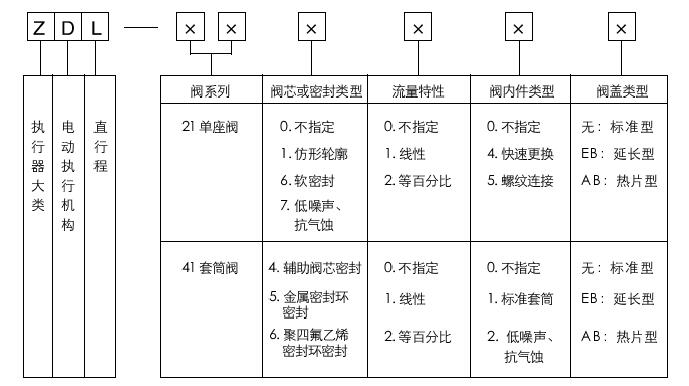

二、電動調型號編制說明
三、電動調主要技術性能指標
I.本產品的企業標準代號:Q/丫XBM772
2.規格(見表1、表2)
▲ZDL-21000
表一
| 口徑（英寸）/壓力等級 | 150 | 300 | 600 | 900 | 1500 | 2500 |
| 4/3 | o | o | o | ----- | ---- | ---- |
| 1/2/1 | o | o | o | o | o | o |
| 2 | o | o | o | o | o | o |
| 3 | o | o | o | o | o | o |
| 4 | o | o | o | o | o | o |
| 6 | o | o | o | o | o | o |
▲ZDL-41000
| 口徑（英寸）/壓力等級 | 150 | 300 | 600 | 900 | 1500 | 2500 |
| 1/2/1 | o | o | o | ----- | ---- | ---- |
| 2 | o | o | o | o | o | o |
| 3 | o | o | o | o | o | o |
| 4 | o | o | o | o | o | o |
| 6×3 | o | o | ---- | ---- | ---- | ---- |
| 6 | o | o | o | o | o | o |
| 8×4 | o | o | ---- | ---- | ---- | ---- |
| 8 | o | o | o | o | o | ---- |
| 10×6 | o | o | ---- | ---- | ---- | ---- |
注:口徑一欄中6x3表示6"閥體內裝入3"閥內件，其余類推。
3.連接形式(見表3、表4)
●套焊 △螺紋 □法蘭 ■對焊
法蘭連接標準按ANSI B16.5一1981;套焊、螺紋連接標準ANSI B16.11一1980;對焊連接標準ANSI B16.11一1979.
▲ZD一21000
| 口徑（英寸） | 壓力等級 | |||||
| 150 | 300 | 600 | 900 | 1500 | 2500 | |
| 4/3 | □● | □● | □△● | ---- | ---- | ---- |
| 1/2/1 | □● | □● | □△● | □● | □● | □● |
| 2 | □● | □● | □△● | □● | □● | ● |
| 3 | □■ | □■ | □■ | □■ | □■ | ■ |
| 4 | □■ | □■ | □■ | □■ | □■ | ■ |
| 6 | □■ | □■ | □■ | □■ | □■ | ■ |
| 口徑（英寸） | 壓力等級 | |||||
| 150 | 300 | 600 | 900 | 1500 | 2500 | |
| 1/2/1 | □● | □● | □△● | ---- | ---- | ---- |
| 2 | □● | □● | □△● | □● | □● | □● |
| 3 | □● | □● | □■ | □● | □● | ● |
| 4 | □■ | □■ | □■ | □■ | □■ | ■ |
| 6×3 | □■ | □■ | ---- | ---- | ---- | ---- |
| 6 | □■ | □■ | □■ | □■ | □■ | ---- |
| 8×4 | □■ | □■ | ---- | ---- | ---- | ---- |
| 8 | □■ | □■ | □■ | □■ | □■ | ---- |
| 10×6 | □■ | □■ | ---- | ---- | ---- | ---- |
4.溫度范圍、泄漏等級(見表5、表6)
▲ZDL一21000
口徑（英寸） | 壓力等級 | 閥芯類型 | 溫度范圍（℃） | 泄露等級ANSI B16.104 CIass | |
標準型閥蓋 | 延長型或熱片型閥蓋 | ||||
4/3~6 | 1500、300 | 仿行輪廓 | -17~200 | -29~427 | IV、V |
1/4~1/2/1 | 600 | 仿行輪廓 | -17~200 | -195~566 | IV、V |
1~1/2/1 | 900~500 | 仿行輪廓 | -17~200 | -29~566 | IV、V |
2~6 | 600 | 仿行輪廓 | -17~200 | -195~427 | IV、V |
900~2500 | 仿行輪廓 | -17~200 | -29~427 | IV、V | |
1~6 | 150、300 | 低噪聲、抗氣蝕 | -17~200 | -29~427 | IV |
600 | 低噪聲、抗氣蝕 | -17~200 | -195~427 | IV | |
4/3~6 | 150~600 | 軟密封 | -17~200 | -29~232 | IV |
注:(1}熱片型閥蓋推薦使用溫度為427℃以上。
(2)延長型閥蓋推薦使用溫度為一51-r-180C, 201---4270C
(3)低于一51℃推薦使用特殊延長型閥蓋。
▲ZDL一41000
| 口徑（英寸） | 壓力等級 | 閥芯類型 | 溫度范圍（℃） | 泄露等級ANSI B16.104 CIass | |
| 標準型閥蓋 | 延長型或熱片型閥蓋 | ||||
| 41400 | 150、300 | 輔助閥芯密封 | -17~200 | -46~450 | IV、V |
| 600 | -17~200 | -195~566 | |||
| 900~2500 | -17~200 | -29~566 | |||
| 41500 | 150、300 | 金屬密封環密封 | -17~200 | -46~450 | II(1/2/1~4) III（6~8） |
| 600 | -17~200 | -195~566 | |||
| 900~2500 | -17~200 | 29~566 | |||
| 41600 | 150~600 | 聚四氟乙烯 密封環密封 | -17~149 | -29~149 | IV |
注: (1)熱片型閥蓋推薦使用溫度為427℃以上。
(2)延長型閥蓋推薦使用溫度為一51一18C. 201-427C.
(3)低于一引℃推薦使用特殊延長型閥蓋。
5.額定流量系數(見表7一表12)
(1)ZDL一21000
▲仿形輪廓閥芯壓力等級ANSI Class150-600臨界流量系數C=0.90
