ZAZS II型電動角形調節閥
產品說明：一、 ZAZS II型電動角形調節閥 概述： ZAZS II型電動角形調節閥包括ZAZP電動單座閥、ZAZN電動雙座閥、ZAZS電動角形閥，ZAZM電動套筒閥（以上簡稱電動調節閥）。以單相交流220V
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
18017824520
-
產品說明
一、 ZAZS II型電動角形調節閥 概述：
ZAZS II型電動角形調節閥包括ZAZP電動單座閥、ZAZN電動雙座閥、ZAZS電動角形閥，ZAZM電動套筒閥（以上簡稱電動調節閥）。以單相交流220V電源為動力，接受0~10mA.DC直流信號，自動地控制閥門的開度，從而達到對壓力，溫度，流量，液位等工藝參數的連續調節。電動調節閥是生產過程自動調節閥系統中的一個重要的環節，廣泛地應用于電力，治金，石油，化工，輕工，食品等工業部門的自動控制系統中。 ZAZS II型電動角形調節閥是直角式單導向結構，其流路簡單阻力小，泄漏量小。適用于高粘度，含有懸浮和顆粒狀介質流體的調節，可以避免結焦，粘結，堵塞等，也便于清洗。

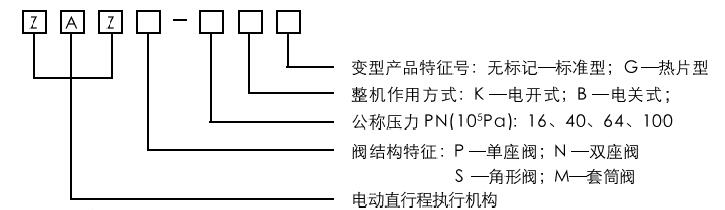

二、產品型號及其編制說明
電動角形調節閥 | ZAZS-64型 | ZAZS-64G型 |
三、連接形式
連接形式 | 閥體公稱壓力PN(MPa) | 閥體材料 | 法蘭標準 |
法蘭式 | 1.6 | 鑄鐵 | JB78-59PN1.6MPa |
4.0 | 鑄鋼、鑄不銹鋼 | JB79-59PN4.0MPa | |
6.4 | JB79-59PN6.4MPa | ||
螺紋式 | 10 | 管螺紋G3/4 |
四、主要技術參數及其說明
本產品標準代號：Q/YXBM326
主要技術性能見表1
電動調節閥基本系列參數見表2
額定流量系數Kv值
Kv值是使用單位選用調節閥通徑的主要參數之一，它是指當閥門全開時，閥兩端壓差為0.1MPa，流體重度1g/cm3狀態下，每小時通過閥的介質流量的數值稱為該閥的Kv值，它是一個無量綱值。
表1
序號 | 技術性能名稱 | 技術性能指標 | |
1 | 輸入信號 | 0~10mA.DC | |
2 | 輸入電阻 | 200W（II） | |
3 | 輸入通道 | 3個隔離通道 | |
4 | 基本誤差 | ±5.0% | |
5 | 回差 | ￡3% | |
6 | 死區 | ￡5% | |
7 | 額定流量系數誤差 | ￡±10% 當C￡6.3時為￡85% | |
8 | 固定流量特性誤差 | ￡±10% 當C￡6.3時為￡85% | |
9 | 泄漏量 | 雙座 套筒 | 10-3′閥的額定容量
|
單座 角形 | 10-4′閥的額定容量
| ||
10 | 電源電壓 | 220V±10%； | |
11 | 使用環境 | 伺服放大器 | 環境溫度0~+45℃；相對濕度￡85% |
電動調節閥 | 環境溫度-10~+55℃；相對濕度￡95% | ||
表2
公稱通徑DN（mm） | G3/4 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
額定流量系數Kv | 單閥座 | 0.08 | 1.2 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | / | / | |
0.12 | ||||||||||||||||
0.20 | 2.0 | |||||||||||||||
0.32 | 3.2 | |||||||||||||||
0.50 | ||||||||||||||||
0.80 | 5.0 | |||||||||||||||
雙閥座 | / | / | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | ||
套筒閥 | Kv | / | / | 15 | / | 35 | 50 | / | 125 | 190 | / | 400 | 630 | / | / | |
0.6Kv | / | / | 9 | / | 20 | 30 | / | 75 | 115 | / | 240 | 350 | / | / | ||
角形閥 | 1.6 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | / | / | |||
2.5 | ||||||||||||||||
4.0 | ||||||||||||||||
6.3 | ||||||||||||||||
額定行程 | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||
配用電動執行機構型號 | ZAZ-25 | ZAZ-25或DKZ-310 | DKZ-310 | DKZ-310 | DKZ-410 | DKZ-510 | DKZ-510 | |||||||||
電動執行機構出軸推力N | 250 | 250或4000 | 4000 | 4000 | 6400 | 16000 | 16000 | |||||||||
公稱壓力PN(MPａ) | 單座閥 | 10 | 1.6； 6.4 | / | ||||||||||||
雙座閥 | / | 1.6； 6.4 | 6.4 | |||||||||||||
套筒閥 | / | 6.4 | / | |||||||||||||
角形閥 | / | 6.4 | -/ | |||||||||||||
介質溫度范圍 | PN1.6(MPａ) | -20~+200℃ | ||||||||||||||
PN6.4(MPａ) | -40~+250℃；-40~+450℃(帶散熱片) | |||||||||||||||
固有流量特性 | 直線 | 直線；等百分比 | ||||||||||||||
五、閥體材料、適用介質溫度范圍
閥體材料 | 材料牌號 | 公稱壓力（MPa） | 工作溫度 | 備注 | |
常溫型 | 熱片型 | ||||
鑄鐵 | HT20-40 | 1.6 | -20~200℃ | / | 工作壓力，介質溫度 與公稱壓力關系按JB 74-59規定選用 |
鑄鋼 | ZG25B | 6.4 | -40~250℃ | -40~250℃ | |
鑄不銹鋼 | ZG1Cr18Ni9Ti | 6.4 | -60~250℃ | -60~250℃ | |
六、主要零件及常用材料

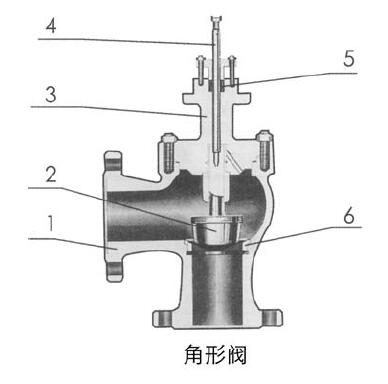

電動調節閥的主要零件及常用材料見下圖：
序號 | 零件名稱 | 材料 |
1 | 閥體 | HT200 WCB ZG1Cr18Ni9Ti 、ZG0Cr18Ni12Mo2Ti |
2 | 閥芯 | 1Cr18Ni9Ti |
3 | 上閥蓋 | HT200 WCB ZG1Cr18Ni9Ti 、ZG0Cr18Ni12Mo2Ti |
4 | 閥桿 | 1Cr18Ni9Ti |
5 | 填料 | 聚四氟乙烯 |
6 | 閥座 | 1Cr18Ni9Ti |
7 | 下閥蓋 | HT200 WCB ZG1Cr18Ni9Ti 、ZG0Cr18Ni12Mo2Ti |
8 | 纏繞式墊片 | 1Cr18Ni9Ti夾石棉 |
9 | 套筒 | ZG1Cr18Ni9Ti |
