產品說明
模擬電流表，也被稱為電流表，是測量電流以安培為單位的計量儀器。目前的水平顯示在一個表盤上，通常與移動指針或軟鐵制成的針。模擬電流表提供關于電流消耗和電流連續性的信息，以幫助用戶排除不穩定的負載和趨勢。他們有正面和負面的領導，并具有極低的內阻。
他們被要求測量電路中的電流，因此與負載電流的元件串聯。大電流可能表示短路，無意的接地或有缺陷的部件。低電流可能表明電路內電阻高或電流不佳。如果電流表電阻不顯著小于負載電阻，則負載電流可以通過在電路中包含電流表而顯著改變。

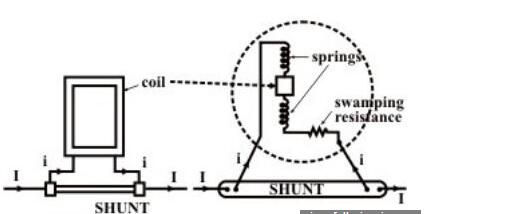

對于較高范圍的電流表，由錳銅構成的低電阻（低溫度電阻系數）與動圈并聯，儀器可以校準直接讀取總電流。這種電流表稱為分流器。分流方法通常用于更高的電流，因?yàn)檫\(yùn)動的線圈只能直接處理小電流。
大多數電流表不需要電力來進行測量。電流流過儀表并導致儀表移動。電壓表選擇指南中的許多相同的運動類型可用于電流表。
模擬電流表的優點在于，它們適用于交流和直流電路，由簡單的零件組成，與動圈式儀器相比成本低。由于結構簡單，扭矩/重量比高，因此儀器堅固耐用，摩擦誤差更小。缺點包括：由于溫度和頻率的變化引起的誤差，由雜散場引起的相對較低的磁化力以及由摩擦引起的差異。
產品規格
模擬電流表imageAnalog電流表可以測量交流電（AC）和直流電（DC）的電平。一些測量交流電流的設備也測量均方根（RMS）功率，它是瞬時功率平方的時間平均的平方根。許多模擬電流表都包含一個電流傳感器，內置在儀表內或夾在電線周圍。
不同類型的模擬電流表可以測量交流電流，直流電流和交流電流頻率的不同范圍。
靈敏度
電流表的靈敏度由儀表線圈所需的電流量決定，以產生指針的滿量程偏轉。產生這種偏轉所需的電流量越小，儀表的靈敏度就越高。對于滿量程偏轉，僅需要100微安的電流表移動比對于相同偏轉需要1mA的電流表移動具有更大的靈敏度。
范圍
對于模擬電流表，產生滿量程偏轉所需的安培轉數是不變的?？梢酝ㄟ^提供帶有動圈的分流線圈來改變范圍。
一些設備可以測試電池或二極管的操作。其他包括旨在抵消由溫度變化引起的已知錯誤的編程或組件。鏡像比例使操作員能夠避免視差錯誤，從而更容易地讀取模擬電流表達到給定的準確度。有些設備是手持式和便攜式的，而另一些設計用于臺式或車間使用。
標準
模擬電流表具有最大的額定值，可用于各種應用和行業。 QPL-6752是符合性能規格MIL-A-6752（電流表，電壓表和負載表）和BS 89-2文件的直接作用指示模擬電氣測量儀器的合格產品清單。
